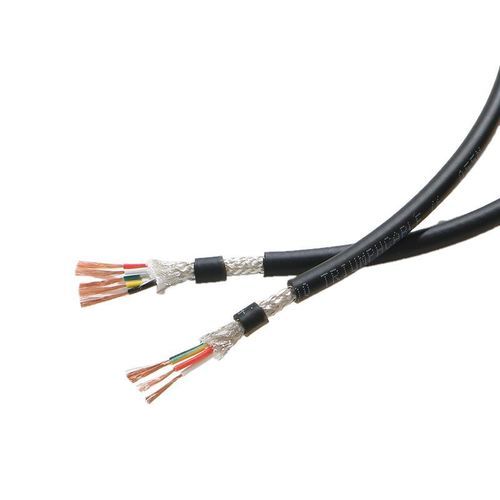

Assemblage de câbles électriques de commande TRVVP

de signauxmulticonducteurmultibrin

Champ d'application
Câbles de signal de commande pour la connexion de systèmes de commande de robots (robots de soudage à l'arc, robots de pointage, robots d'assemblage, robots de peinture, robots de manutention, robots d'exploration sous‑marine, robots de gravure, robots de palettisation et autres types de robots). Convient aux installations soumises à des flexions répétées importantes, aux applications en chaîne porte‑câbles et aux environnements générant des interférences électromagnétiques par moteurs et équipements.

Caractéristiques du produit

• Surface extérieure flexible, résistante à l'abrasion et coupures
• Comportement au feu conforme IEC 60332‑1‑2 ; résistance aux huiles conforme EN 60811‑404
• Vitesse de déplacement maximale : ≤ 3 m/s
• Rayon de courbure : parcours < 10 m → 4×D ; parcours ≥ 10 m → 7.5×D (D = diamètre extérieur du câble)
• Conçu pour fonctionnement en chaîne porte‑câbles : durée de vie > 20 millions de cycles

Structure du produit

• Conducteur : cuivre nu très fin, multi‑brins (avec âme de traction), conforme IEC 60228
• Isolation : isolation de cœur TPE catégorie 6
• Gaine extérieure : PUR, gris (RAL 7001)
• Façon de toronnage : < 8 conducteurs — toronnage groupé ; ≥ 8 conducteurs — toronnage en groupes autour d'une âme de renfort

Spécifications techniques
Marquage des conducteurs : conducteurs noirs avec numérotation blanche selon DIN VDE 0293
Résistance du conducteur : conforme à IEC 60228 classe 6
Conducteur de protection : G = avec conducteur de protection jaune‑vert ; X = sans conducteur de protection jaune‑vert

Tableau des paramètres
Section (mm²) | Diamètre extérieur du câble (mm) | Diamètre du conducteur (mm) | Résistance du conducteur à 20°C (Max, Ω/km) | Épaisseur isolation (mm) | Épaisseur gaine (mm) | Tension nominale (V)
3*0.2 | 5.4±0.2 | 1.3 | 92.3 | 0.4 | 1.0 | 300/300V
3*0.3 | 5.6±0.2 | 1.5 | 69.2 | 0.5 | 1.0 | 300/300V
3*0.5 | 6.5±0.2 | 1.8 | 39 | 0.5 | 1.0 | 300/300V
3*0.75 | 7.5±0.2 | 2.1 | 26 | 0.6 | 1.1 | 300/300V
3*1.0 | 8.1±0.2 | 2.4 | 19.5 | 0.6 | 1.1 | 300/300V
3*1.5 | 9.1±0.2 | 2.8 | 13.3 | 0.7 | 1.2 | 300/300V
3*2.5 | 10.9±0.2 | 3.4 | 7.98 | 0.8 | 1.3 | 300/300V

Caractéristiques / spécifications techniques

• Matériau du conducteur : cuivre nu multi‑brins ultra‑fin (IEC 60228)
• Matériau d'isolation : TPE catégorie 6
• Matériau de la gaine : PUR (gris RAL 7001)
• Tension nominale : 300/300 V
• Conseil rayon de courbure : 4×D pour parcours <10 m ; 7.5×D pour parcours ≥10 m
• Vitesse de déplacement maximale : ≤ 3 m/s
• Résistance au feu : IEC 60332‑1‑2 ; Résistance aux huiles : EN 60811‑404
• Conçu pour applications en chaîne porte‑câbles avec cycles de flexion élevés (durée de vie >20 millions de cycles)
