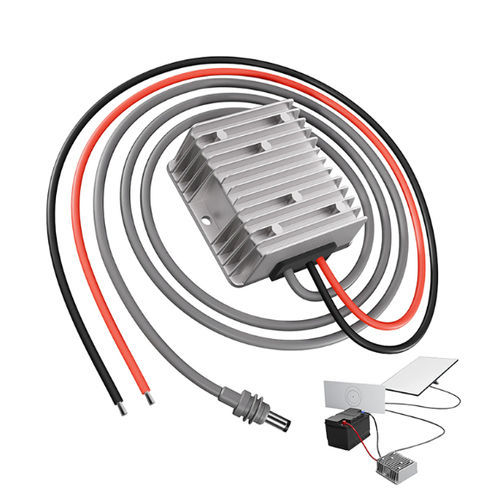

Convertisseur DC/DC élévateur Starlink Mini 3rd

régulénon-isoléencapsulé

Présentation

• Tension d'entrée : DC 12V (plage de fonctionnement 10V–36V)
• Tension de sortie : DC 57V ±0,25V
• Courant de sortie : 4,5 A
• Puissance de sortie : 256,5 W
• Dimensions : 74 × 74 × 32 mm — Poids : 0,26 kg
• Indice de protection : IP67 — Certifications : CE / FCC / RoHS

Principales caractéristiques

• Topologie à redressement synchrone pour une haute efficacité de conversion
• Filtre condensateur à résistance interne et encapsulation en silicone organique pour une fiabilité en milieu industriel
• Protections intégrées au niveau puce : coupure contre la surchauffe et le surcourant
• Protections mécaniques : résistance aux chocs, aux chutes, à l'humidité et à la poussière
• Efficacité élevée : jusqu'à 96 % (remarque : valeur du tableau indiquant 90 %)
• Architecture non isolée entre entrée et sortie
• Conception étanche conforme à la norme IP67

Notes d'installation / sécurité

• Respecter la polarité indiquée sur l'étiquette ; ne pas inverser les bornes +/− pour éviter tout dommage.
• Ne pas connecter l'entrée et la sortie en inversé ; une inversion peut provoquer une combustion ou des dommages irréversibles.
• Veiller à ce que la charge connectée n'excède pas la puissance maximale du convertisseur (256,5 W).
• Respecter la plage de température de fonctionnement et les recommandations de montage pour maintenir la protection et le refroidissement.

Table technique
Nom du produit : Convertisseur DC 12V vers 57V
Taille : 74 × 74 × 32 mm
Courant de sortie : 4,5 A
Puissance de sortie : 256,5 W
Poids : 0,26 kg
Tension d'entrée : DC 12V (10V–36V)
Efficacité de conversion : valeur tableau 90 % / valeur caractéristique jusqu'à 96 %
Tension de sortie : DC 57V ±0,25V
Protection anti-surchauffe : 150 ℃
Température de fonctionnement : -20 ℃ à 85 ℃
Indice d'étanchéité : IP67

Spécifications techniques

• Plage de tension d'entrée : DC 10V–36V (nominale 12V)
• Tension de sortie : DC 57V ±0,25V
• Courant de sortie : 4,5 A
• Puissance de sortie : 256,5 W
• Efficacité : jusqu'à 96 % (caractéristique), 90 % (tableau)
• Seuil de protection contre la surchauffe : 150 ℃
• Plage de température de fonctionnement : -20 ℃ à 85 ℃
• Dimensions : 74 × 74 × 32 mm
• Poids : 0,26 kg
• Protection contre les infiltrations : IP67
• Construction : encapsulation en silicone organique ; filtre condensateur à résistance interne
• Topologie : redressement synchrone ; entrée/sortie non isolées
• Protections : surchauffe et surtension ; résistance aux chocs/chutes/humidité/poussière
• Certifications : CE, FCC, RoHS
