Tête pour broche à rectifier DYFJM-180

Résumé
La configuration DYFJM-180(100)20/15A2-F porte la vitesse maximale à 2 500 tr/min tout en conservant un alésage de montage interne de 100 mm. Sa rigidité statique axiale et radiale équilibrée en fait une broche polyvalente pour la rectification cylindrique, distincte de la variante à tourillon de 110 mm à plus faible faux-rond.

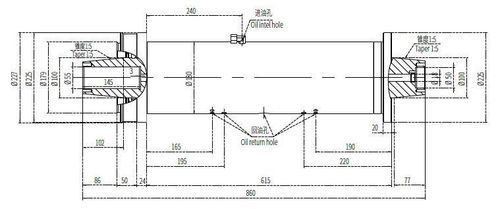

Dimensions clés
Diamètre : Φ180 mm
Alésage de montage interne : 100 mm
Poids (approx.) : 200 ±5 kg
Vitesse nominale : 1900 tr/min
Vitesse maximale : 2500 tr/min
Type d'entraînement : Entraînement par courroie
Sens de rotation : Sens horaire

Données techniques
Diamètre extérieur d'installation (mm) : Φ180 / Φ100
Diamètre du tourillon : -
Type d'huile de transmission : ISO VG3
Pression d'alimentation en huile (MPa) : 2.0-2.5
Rigidité statique axiale (N/μm) : ≥200
Rigidité statique radiale (N/μm) : ≥200
Faux-rond radial à l'extrémité avant (mm) : ≤0.001
Déplacement axial de l'extrémité (mm) : ≤0.001
Précision de rotation (mm) : ≤0.0003
Vitesse nominale (tr/min) : 1900
Vitesse maximale (tr/min) : 2500

Application
Destinée aux rectifieuses cylindriques exigeant rigidité équilibrée, faible faux-rond et haute précision de rotation.

Caractéristiques / spécifications techniques

• Modèle : DYFJM-180(100)20/15A2-F
• Diamètre extérieur d'installation (mm) : Φ180 / Φ100
• Alésage de montage interne : 100 mm
• Diamètre du tourillon : -
• Type d'entraînement : Entraînement par courroie
• Type d'huile : ISO VG3
• Pression d'alimentation en huile (MPa) : 2.0-2.5
• Rigidité statique axiale (N/μm) : ≥200
• Rigidité statique radiale (N/μm) : ≥200
• Faux-rond radial avant (mm) : ≤0.001
• Déplacement axial de l'extrémité (mm) : ≤0.001
• Précision de rotation (mm) : ≤0.0003
• Vitesse nominale (tr/min) : 1900
• Vitesse maximale (tr/min) : 2500
• Sens de rotation : Sens horaire
• Champ d'application : Rectifieuses cylindriques
• Poids (kg) : 200 ±5
