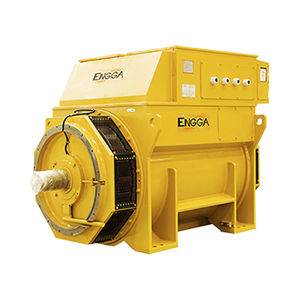

Alternateur haute tension GS series
triphasébrushlessà aimants permanents

alternateur haute tension
alternateur haute tension
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Phase
triphasé
Type
brushless, à aimants permanents
Nombre de pôles
4 pôles
Autres caractéristiques
haute tension
Puissance apparente

Max: 10 000 kW (13 596,21 hp)

Min: 400 kW (543,85 hp)

Tension

Max: 13 kV

Min: 3 kV

Description

1)Electrical Performance Caractéristiques techniques Stator d'un générateur à haute tension Le stator de classe F est enveloppé d'un ruban de mica époxy de classe F et pressé dans un moule. La bobine du stator de classe H fonctionne avec la technologie d'isolation de classe H éprouvée et est imprégnée dans un système VPI (imprégnation sous vide et sous pression). Les bobines de stator de classe F et de classe H sont traitées avec un traitement anticorona. En même temps, la bobine de stator est conçue avec une structure de fentes inclinées pour réduire efficacement les ondes harmoniques. Renforcer la résistance mécanique à l'extrémité de l'enroulement statorique pour prévenir et supporter efficacement la déformation à l'extrémité du stator causée par la charge soudaine ou le court-circuit. Rotor d'un générateur à haute tension La structure à triple isolation de la bobine du rotor peut améliorer efficacement l'isolation entre les tours du rotor et entre les couches, la résistance à l'humidité et la capacité d'anticorrosion. Elle améliorera la résistance mécanique à l'extrémité du bobinage pour empêcher le bobinage du rotor de se déformer à grande vitesse de rotation. En conséquence, la durée de vie, la fiabilité et l'adaptabilité à l'environnement du générateur sont également considérablement améliorées. Le redresseur rotatif est conçu comme une structure bi-section qui est pratique pour l'entretien et ne nécessite aucun choc sur le générateur. Enroulement L'option de pas 5/6 ou 2/3 peut diminuer le contenu de l'onde harmonique de tension et convient à une application de charge non linéaire. La configuration standard est le capteur de température, le PT100 et le chauffage d'appoint. Gamme de puissance La gamme de puissance du générateur haute tension de l'ENGGA va de 400kW à 10000kw. Gamme de tension Le voltage standard est de 3kV à 13,8kV. Des tensions spéciales sont disponibles en fonction des besoins des clients.

---
