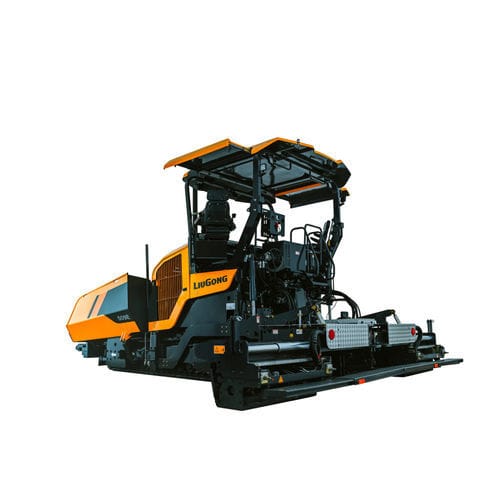

Finisseur d'asphalte 509E

sur chenillespour véhiculespour engin de chantier

Description du produit

• Système de contrôle CAN intelligent pour régler et surveiller les paramètres de pose, offrant un retour opérateur et une régulation précise.
• Nivellement automatique assuré par deux convoyeurs hydrauliques pour une distribution uniforme du matériau sur la finisseuse.
• Grande trémie de 16 t positionnée pour limiter les impacts et faciliter l'alimentation continue.
• Groupe motopropulseur performant avec mode ECO pour réduire la consommation de carburant et les coûts d'exploitation (~12% selon conditions).

Caractéristiques principales (résumé)
Poids en ordre de marche : 27 300 kg
Puissance nominale : 169 kW (227 ch / 230 ps) @ 2 000 tr/min
Plage de largeur de pose : 2,5–9,5 m (mécanique) / 3–9 m (hydraulique)
Productivité théorique : 1000 t/h
Capacité de la trémie : 16 t
Épaisseur maximale de pose : 500 mm
Planéité : ≤2 mm (par 3 m)
Capacité réservoir carburant : 350 L
Longueur : 7 350–7 560 mm (selon configuration)
Largeur : 3 540 mm
Hauteur : 3 960 mm
Vitesse de déplacement : 0–4 km/h
Vitesse de pose : 0–18 m/min
Pente franchissable : 20%

Hydraulique — Tableau technique
Plage de largeur de pose : 3–9 m
Productivité théorique : 1000 t/h
Modèle moteur : Cummins B7
Vitesse de pose : 0–18 m/min
Capacité trémie : 16 t
Planéité : ≤2 mm (par 3 m)
Fréquence de tamper : 0–30 Hz
Amplitude tamper arrière : 5 mm
Réglage de la flèche : -1~4%
Compacité de pose (asphalte/sol stabilisé) : ≥80%
Longueur : 7 560 mm
Hauteur : 3 960 mm
Épaisseur maximale de pose : 500 mm
Masse en ordre de marche : 27,3 t
Puissance nominale : 169 kW (227 ch / 230 ps) @ 2 000 tr/min
Vitesse de déplacement : 0–4 km/h
Pente franchissable : 20%
Type de tamper : Tamper simple
Fréquence de vibration : 0–45 Hz
Compacité de pose (asphalte) : ≥90%
Capacité réservoir carburant : 350 L
Largeur : 3 540 mm

Mécanique — Tableau technique
Plage de largeur de pose : 2,5–9,5 m
Productivité théorique : 1000 t/h
Modèle moteur : Cummins B7
Vitesse de pose : 0–18 m/min
Capacité trémie : 16 t
Planéité : ≤2 mm (par 3 m)
Fréquence de tamper : 0–30 Hz
Amplitude tamper arrière : 3/5/6/7/8/9 mm
Réglage de la flèche : -1~4%
Compacité de pose (asphalte/sol stabilisé) : ≥80%
Longueur : 7 350 mm
Hauteur : 3 960 mm
Épaisseur maximale de pose : 500 mm
Masse en ordre de marche : 22,3 t
Puissance nominale : 169 kW (227 ch / 230 ps) @ 2 000 tr/min
Vitesse de déplacement : 0–4 km/h
Pente franchissable : 20%
Type de tamper : Tamper double
Amplitude tamper avant : 0/3/6/8,5/12 mm
Fréquence de vibration : 1–45 Hz
Compacité de pose (asphalte) : ≥90%
Capacité réservoir carburant : 350 L
Largeur : 3 540 mm

Caractéristiques techniques

• Modèle : 509E
• Marque : LiuGong
• Poids en ordre de marche : 27 300 kg
• Puissance nominale : 169 kW (227 ch / 230 ps) @ 2 000 tr/min
• Plage de largeur de pose : 2,5–9,5 m (mécanique) / 3–9 m (hydraulique)
• Productivité théorique : 1000 t/h
• Capacité trémie : 16 t
• Épaisseur maximale de pose : 500 mm
• Planéité : ≤2 mm (par 3 m)
• Capacité réservoir carburant : 350 L
• Longueur : 7 350–7 560 mm (selon configuration)
• Largeur : 3 540 mm
• Hauteur : 3 960 mm
• Vitesse de déplacement : 0–4 km/h
• Vitesse de pose : 0–18 m/min
• Pente franchissable : 20%
• Type de tamper : Simple (hydraulique) ou Double (mécanique)
• Fréquences vibration / tamper : voir tableaux techniques (0–45 Hz / 1–45 Hz ; tamper 0–30 Hz)
