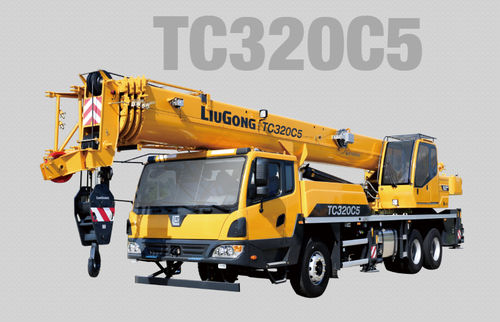

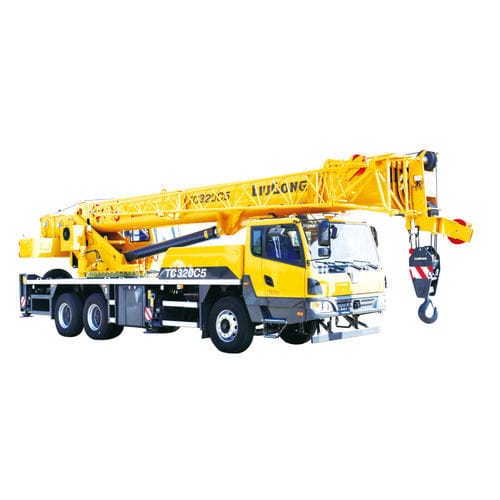

Grue montée sur camion TC320C5à flèchede levagediesel
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Configuration
- montée sur camion
- Structure
- à flèche
- Application
- de levage
- Motorisation
- diesel
- Autres caractéristiques
- hydraulique, compacte
- Charge
32 000 kg
(70 547,9 lb)- Portée horizontale
42 m
(137'09" )- Vitesse de roulage max.
80 km/h
(49,7 mph)- Puissance du moteur de déplacement
970 kW
(1 319 hp)- Vitesse de rotation
2,4 rpm
(15,08 rad.min-1)- Largeur (base)
2 600 mm
(102 in)- Longueur (base)
12 840 mm
(505,51 in)- Poids total
33 000 kg
(72 753 lb)
Description
Dimensions principales
Description du produit
Caractéristiques techniques
- Longueur totale : 12 840 mm
- Largeur totale : 2 600 mm
- Hauteur totale : 3 480 mm
Description du produit
- La TC320C5 est une grue sur camion dotée d'une flèche principale en U à cinq sections atteignant 42 m. La flèche intègre une tête optimisée en plaque unique pour une meilleure résistance et recouvrement. Le châssis est compact (12,84 m de long, 2,6 m de large) avec un rayon de braquage de 11 m, offrant une bonne adaptabilité et manœuvrabilité sur chantier.
- La motorisation associe un moteur haute-couple Dongfeng Cummins à une boîte Fast 9 vitesses, permettant une vitesse maximum de 80 km/h et une capacité de franchissement de 35 %. La consommation annoncée est de 35 L/100 km, avec un réservoir aluminium de 320 L. Le système hydraulique intègre une compensation post-soupape, un contrôle proportionnel de la vitesse et un système load-sensing pour économiser l'énergie et assurer des mouvements fluides et précis (vitesse rotation min 0,1°/s ; vitesse levage min 1,5 m/min). Le confort opérateur et l'accès maintenance comprennent une cabine à porte coulissante, siège amorti, coffre à outils agrandi, commandes électriques centralisées et éclairage/accélérateur montés sur les stabilisateurs.
Caractéristiques techniques
- Capacité nominale maximale : 32 t
- Modèle de moteur : ISD285 30 (Euro III)
- Puissance nominale maximale du moteur : 970/1 700 kW/(tr/min)
- Couple maximal nominal du moteur : 1 550/1 400 N·m/(tr/min)
- Empattement stabilisateurs : 6,4 × 5,6 m
- Longueurs de flèche : flèche principale jusqu'à 42 m, en U à cinq sections
- Dimensions (L × l × H) : 12 840 × 2 600 × 3 480 mm
- Vitesse maximale de déplacement : 80 km/h
- Rayon de braquage : 11 m ; Diamètre de braquage minimum : 22 m
- Masse totale en conduite : 33 000 kg
- Capacité du réservoir : 320 L (aluminium)
- Consommation de carburant (annoncée) : 35 L/100 km
- Temps d'extension de la flèche : 90/105 s ; Temps d'inclinaison : 40/55 s
- Vitesse de levage maximale (treuil principal/auxiliaire sans charge) : 130 m/min
- Vitesse de rotation maximale : 2,4 tr/min
- Angles d'approche/départ : 19° / 14°
- Vitesses hydrauliques minimales : rotation 0,1°/s ; levage 1,5 m/min
- Distances entre essieux : 1 530 + 4 650 + 1 500 mm
