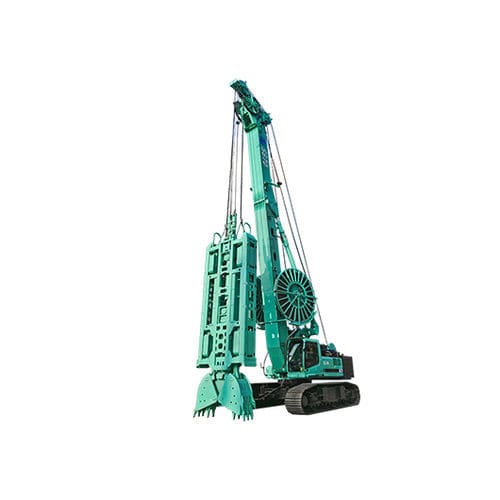

Grappin de levage de charge à paroi moulée SG70

électrohydraulique

Présentation

• Fabricant : fournisseur d'équipements spécialisés pour la construction de parois souterraines.
• Faible consommation et haute efficacité
  Le système électromécano-hydraulique intégré est calibré pour réduire la consommation de carburant (≈25 %) et améliorer l'efficacité de chantier (≈15 %) par rapport aux modèles comparables.
• Stable et fiable
  Configuration à double treuil intégrée avec enrouleur mono-rang pour la pince, prolongeant la durée de vie du câble. Le contrôle d'alimentation du treuil de flexible réduit l'extrusion et l'usure, augmentant la durée de vie du tube de pince jusqu'à 60 %.
• Conception orientée opérateur
  Siège à suspension pneumatique et agencement spatial optimisé pour le confort de l'opérateur et faciliter la maintenance.
• Contrôle et supervision numériques
  Le système visuel de contrôle et de supervision affiche l'état de l'équipement et déclenche automatiquement des alarmes en cas d'anomalie.
• Gestion des données
  Système de gestion numérique enregistrant et stockant en temps réel les paramètres dynamiques de chantier.

Spécifications clés

• Force d'extraction : 700 kN
• Largeur de paroi : 0,8-1,5 m
• Profondeur de paroi : 90 (standard 75) m

Caractéristiques produit (tableaux)
Modèle
Largeur de paroi : 0,8-1,5 m
Force de levage max. : 700 kN
Diamètre câble : 36 mm
Poids châssis + godet : 23-35 t

Paramètres supplémentaires du modèle
Profondeur de paroi : 90 (standard 75) m
Tirage unitaire treuil : 2×350 kN
Vitesse max. treuil principal : 75 m/min
Poids machine (sans godet) : 95 t

Paramètre principal
Hauteur totale : 18 300 mm
Distance du centre du châssis au centre de rotation de la machine : 4 430 - 5 630 mm
Distance max. godet au sol : 5 500 mm
Distance du centre de rotation au bord arrière de la machine : 4 500 mm

Châssis supérieur : JS80
Moteur : Cummins X12 / China III
Puissance nominale : 336 kW
Débit circuit hydraulique : 2 x 360 + 165 L/min
Vitesse max : 2 100 tr/min
Pression hydraulique : 35 MPa

Châssis rétractable : JT85F
Largeur chenille : 3 450 - 4 800 mm
Largeur patin : 800 mm
Vitesse de translation : 1,7 km/h
Longueur chenille : 5 800 mm
Force de traction : 700 kN
