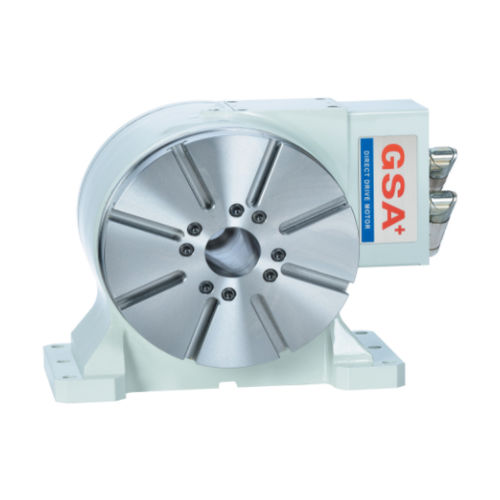

Table rotative entraînée par moteur DDR175-50A verticalepour l'usinage de matériauxCNC
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Actionnement
- entraînée par moteur
- Configuration
- verticale
- Applications
- pour l'usinage de matériaux
- Autres caractéristiques
- CNC
- Diamètre
125 mm, 170 mm, 200 mm, 250 mm
(5 in, 7 in, 8 in, 10 in)
Description
Haute vitesse
Haute rigidité
Sans jeu
Hauteur du centre - 110 - 135 - 160
Diamètre du trou traversant - ø20 H7 - ø55 H7 - ø54 H7
Largeur de la rainure en T - 12 H7 - 12 H7 - 12 H7
Largeur du bloc de guidage - 14 H7 - 18 H7 - 18 H7
Force de serrage pneumatique - 97 - 180 - N
Force de serrage hydro. - 389 - N - 600
Capacité de la masse de la pièce à usiner - 30 - 60 - 130
Monent d'inclinaison max. - 120 - 320 - 600
Codeur - HEIDENHAIN-ECA80 - HEIDENHAIN-ECA80 - HEIDENHAIN-ECA70
Degré d'indexation min. - 0.001° - 0.001° - 0.001°
Précision d'indexation - 20" - 20" - 20"
Précision de répétabilité - 4" - 4" - 4"
Méthode de refroidissement - NATURE - NATURE - NATURE
Tension d'entrée du variateur (triphasé) - 220 - 220 - 220
Couple nominal / de pointe - 28/83 - 47/120 - 93/230
Vitesse nominale / Maxi - 150/250 - 120/200 - 120/200
N.W. - 50 - 68 - 105
---
