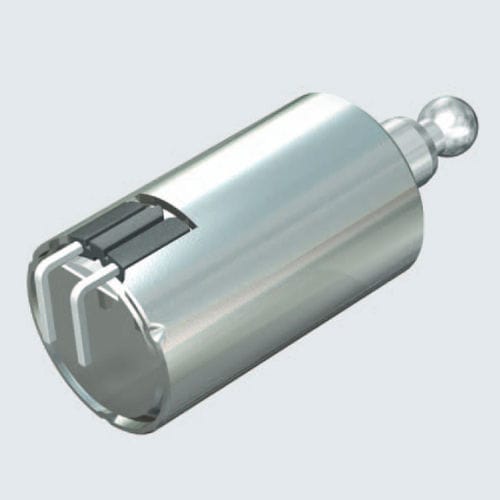

Électro-aimant tirant 553

linéaireélectromagnétiquebistable

Lors du développement/de la conception, les dispositions générales relatives aux "appareils et composants électromagnétiques" ont été prises en compte conformément à la norme DIN VDE 0580. Ce solénoïde de traction bistable à courant continu (CC) avec plongeur et boîtier nickelés utilise une conception d'actionneur de traction rentable. Le plongeur, ainsi que la bille spécifiée par le client, sont montés directement dans le corps de la bobine. La limitation de la course est intégrée dans la conception. Ce solénoïde, conçu pour les impulsions, est également équipé d'un aimant permanent intégré et d'un ressort de rappel. La force électromagnétique est utilisée pour l'actionnement de la course et la force magnétique permanente est utilisée pour le maintien sans courant de la position finale de la course L'opération de commutation (retour du plongeur = neutralisation de la force magnétique permanente) est déclenchée par une impulsion de tension négative réduite (adaptée à la charge externe spécifiée par le client). Propriétés particulières Facteur de forme ultra-compact, faible poids unitaire, économie d'énergie, sécurité en cas de perte de puissance, économie de poids, réduction des coûts, force magnétique constante Applications typiques Systèmes de fermeture de portes alimentés par batterie et contrôle d'accès électronique Si nécessaire, et moyennant un supplément, nous pouvons reconfigurer l'extrémité externe du plongeur. Conception de la bobine Le corps de la bobine comporte deux broches de connexion à profil carré, montées axialement, avec une rotation de 90°. Classe de protection IP00, DIN EN 60529 (VDE 0470-1) Classe thermique B (seuil de température 130 °C), VDE 0580 Autres tensions disponibles sur demande. Courbes caractéristiques de la force magnétique Les forces magnétiques indiquées supposent un facteur de bobinage moyen, un échauffement maximal et 90% de la tension nominale.
