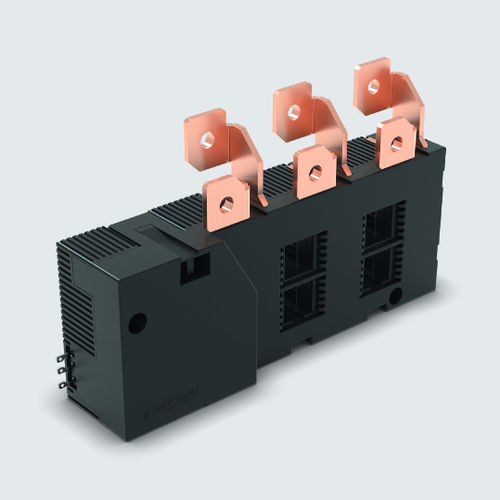

Relais électromécanique 6 Vcc 733

48 Vcc3NOde puissance

Utilisant le principe de l'armature en H, les relais à verrouillage polarisé se distinguent par leur grande résistance aux chocs et aux vibrations. Ils sont toujours dans une position de commutation définie et il n'y a donc aucune perte d'information en cas de panne de courant. L'avantage des relais à verrouillage polarisé est le fonctionnement par impulsions de quelques millisecondes, l'échauffement de la bobine peut être négligé. En option, le relais peut également être réglé par une opération manuelle. Les relais sont conçus et fabriqués conformément aux normes internationales IEC 61810 partie 1 et répondent aux exigences de court-circuit de la catégorie UC3 pour les interrupteurs de contrôle d'alimentation selon IEC 62052 partie 31. Données techniques Données de la bobine Puissance nominale 16 W Puissance opérationnelle à régler 10,25 W Impulsion à régler 30 ms Temps d'action < 15 ms Données des contacts Disposition maximale des contacts 3 NO Matériau des contacts AgSnO2 Puissance de commutation max. 25,000 VA Durée de vie mécanique 106 Isolation Distance de fuite et de dégagement bobine - contact 8 mm Tension d'essai bobine - contact 4 000 V eff. Tension d'essai contact - Tension d'essai contact ouvert 1 000 V eff. Rigidité diélectrique bobine - contact 12 kV / 1,2 / 50 μs Données générales Température ambiante -40 ... +85 °C Poids 300 g Conforme à VDE, UL, CSA, SEV, SEMKO
