Carter de filtre à cartouche BRAD® 600

pour hydrocarburespour huileen acier

Présentation

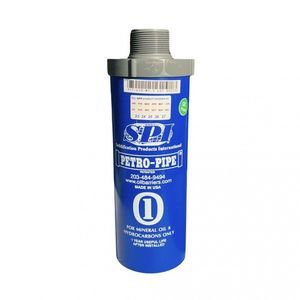

Le BRAD® 600 est un carter de protection mécanique conçu pour réduire le risque de chocs accidentels sur les cartouches filtrantes et préfiltres SPI PETRO-PIPE®. Il protège les filtres et pré-filtres, préserve l’étanchéité et les performances hydrauliques du système de filtration, et sécurise les opérations d’exploitation et de maintenance autour des transformateurs, bacs de rétention, skids photovoltaïques et systèmes BESS.

Description du BRAD® 600

• Carter en acier galvanisé zingué (Z275) : conçu pour une utilisation en extérieur et une résistance durable aux conditions environnementales.
• Fabrication par découpe laser et pliage : procédé assurant une structure précise et robuste adaptée aux contraintes d’utilisation sur site.
• Conception exclusive SANERGRID® : design sans vis, ni soudure, ni autocollant, ni pièce mécanique, facilitant l’installation et la tenue mécanique.
• Structure assurant une tenue aux sollicitations latérales, verticales et transversales, ainsi qu’aux chocs accidentels et aux contraintes liées aux vents forts.
• Installation rapide et universelle, sans modification du bac de rétention, de la fosse béton ou du skid photovoltaïque.
• Conçu pour ne pas altérer le fonctionnement hydraulique du système de filtration et pour contribuer à limiter l’exposition directe des cartouches filtrantes aux rayonnements UV.

Domaines d'application

• Protections des kits de filtration sur bacs de rétention de transformateurs (huile diélectrique ou autres hydrocarbures).
• Installations photovoltaïques et skids de filtration PETRO-PIPE®.
• Systèmes BESS (Battery Energy Storage Systems) et fosses béton nécessitant une protection mécanique des filtres.

Fonctions et bénéfices

• Réduction du risque de casse des têtes filetées en PVC des cartouches filtrantes et préfiltres.
• Maintien de l’étanchéité du système de filtration.
• Préservation des performances hydrauliques du dispositif de filtration.
• Sécurisation des interventions de maintenance et des passages fréquents autour des équipements de filtration.

Installation

• Écarter légèrement les bords du carter afin de permettre son insertion sur le kit de filtration.

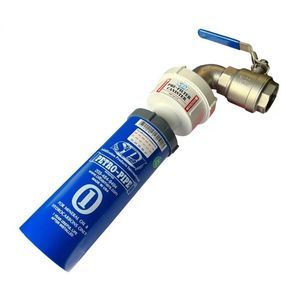

• Positionner le BRAD® entre le coude et le préfiltre ; il se maintient en position sur le kit.
• Installation possible sur nouvelles installations équipées de filtres SPI PETRO-PIPE® ou sur installations existantes sans modification du bac.

Maintenance

• Maintenance réduite, inspection visuelle périodique recommandée.

Accessoires et options

• La gamme BRAD® se décline selon le type de cartouches à protéger (ex. références adaptées aux gammes PETRO-PIT® et PETRO-PIPE®).
• Exemples de références : BRAD 400 (pour PETRO-PIT®) et BRAD 600 (pour PETRO-PIPE®).
• Possibilité de fabrication sur mesure (BRAD SP) pour des carters adaptés à des configurations spécifiques.

Caractéristiques / spécifications techniques

• Poids : 6,6 kg
• Dimensions (L × l × H) : 660 × 210 × 210 mm
• Conditions d’utilisation : Extérieur, Intérieur
• Matière : Acier (galvanisé zingué Z275)
• Filtration ciblée : Huiles diélectriques, Hydrocarbures
• Procédé de fabrication : découpe laser et pliage
• Conception : sans vis, sans soudure, ni pièce mécanique (tenue aux sollicitations latérales, verticales et transversales)
