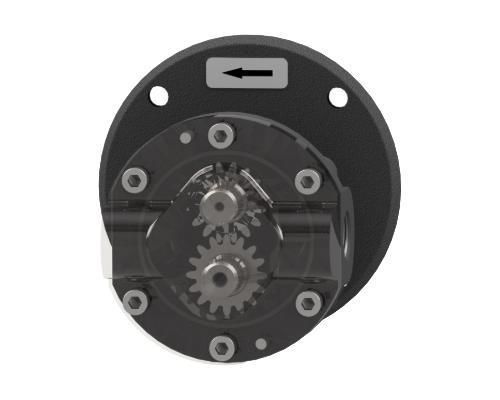

Pompe hydraulique à engrenage FL-MZ

à engrenage externeà engrenage interneélectrique

Présentation
La série BEKA FL-MZ regroupe des pompes à engrenages destinées à fournir de l'huile et des lubrifiants de type huile présentant des caractéristiques de lubrification suffisantes. La gamme comprend les variantes FL (bride), U (pied) et MZ (moteur) pour des applications industrielles de lubrification et de transfert.

Conception et conformité
Conformité ATEX pour utilisation en atmosphères dangereuses. Conception compacte et robuste pour réduire l'encombrement d'installation et faciliter la maintenance. Les motopompes MZ existent en versions horizontale et verticale ; les MZ horizontales peuvent être montées sur réservoir ou machine et aspirer jusqu'à 1 m depuis un carter d'huile.

Variantes de la série

• FL : Pompes à bride pour entraînement direct via accouplement (ex. machines-outils, compresseurs, pompes haute pression). Disponibles pour rotation horaire ou antihoraire ; option de sens de refoulement constant.
• U : Pompes à pied ; fonctions comparables aux pompes à bride mais montage différent.
• MZ : Motopompes en construction horizontale ou verticale ; versions horizontales adaptées au montage sur réservoir ou machine, hauteur d'aspiration jusqu'à 1 m.

Types d'engrenage
Disponibles en versions engrenage externe et engrenage interne. Les engrenages internes supportent des pressions de service plus élevées (jusqu'à 100 bar) et présentent un niveau acoustique inférieur ; les engrenages externes offrent une large plage de débits avec un niveau sonore déjà faible.

Données techniques
Principe de fonctionnement | Version engrenage externe | Version engrenage interne
Sorties | 1 | 1
Volume de refoulement Pompes FL | 0,06–65 l/min | 4–32 l/min
Volume de refoulement Pompes U | 1–65 l/min | 4–32 l/min
Volume de refoulement Pompes MZ | 0,06–65 l/min | 4–32 l/min
Lubrifiant | Huile | Huile
Température de fonctionnement | -20 à +80 °C (-4 à 176 °F) | -5 à +0 °C (23 à 158 °F)
Pression de service | Max. 30 / 35 / 40 bar (435 / 507 / 580 psi) | Max. 100 bar (1450 psi)
Tension d'alimentation | 230 / 400 V DC
Indice de protection | IP55

Caractéristiques / spécifications techniques

• Nom de la série : BEKA FL-MZ (variantes FL, U, MZ)
• Options d'engrenage : Externe et interne
• Sorties : 1
• Plages de débit : FL & MZ 0,06–65 l/min (externe) ; U 1–65 l/min (externe) ; interne 4–32 l/min
• Lubrifiants compatibles : Huiles et lubrifiants de type huile
• Températures et pressions d'utilisation indiquées ci‑dessus
• Tension d'alimentation : 230 / 400 V DC ; Indice de protection : IP55
• Conformité ATEX pour environnements dangereux
• Conception compacte ; montage bride (FL), pied (U) ou moteur (MZ) ; options MZ horizontales et verticales ; MZ horizontales : aspiration jusqu'à 1 m depuis le carter
