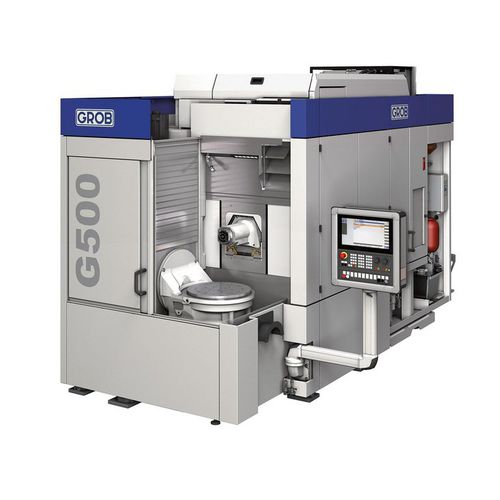

Centre d'usinage CNC 3 axes G500
horizontalà table rotative inclinablepour aluminium

centre d'usinage CNC 3 axes
centre d'usinage CNC 3 axes
centre d'usinage CNC 3 axes
centre d'usinage CNC 3 axes
centre d'usinage CNC 3 axes
centre d'usinage CNC 3 axes
centre d'usinage CNC 3 axes
centre d'usinage CNC 3 axes
centre d'usinage CNC 3 axes
centre d'usinage CNC 3 axes
centre d'usinage CNC 3 axes
centre d'usinage CNC 3 axes
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
3 axes
Orientation de la broche
horizontal
Structure
à table rotative inclinable
Matière usinée
pour aluminium
Nez de broche
HSK A-63, HSK-A 100
Applications
pour l'industrie automobile, pour changeur d'outil automatique
Autres caractéristiques
à haute productivité, modulaire
Course X

800 mm
(31 in)

Course Y

950 mm
(37 in)

Course Z

905 mm
(36 in)

Vitesse de rotation

Min: 6 000 rpm
(37 699 rad.min-1)

Max: 18 000 rpm
(113 097 rad.min-1)

Puissance

29 kW, 40 kW
(39,43 hp, 54,38 hp)

Vitesse d'avancement axe X

90 000 mm/min
(59 in/s)

Vitesse d'avancement axe Y

50 000 mm/min
(33 in/s)

Vitesse d'avancement axe Z

100 000 mm/min
(66 in/s)

Charge max. de la table

525 kg
(1 157 lb)

Précision de placement

0,006 mm
(0 in)

Poids total

19 000 kg, 22 000 kg
(41 887,83 lb, 48 501,7 lb)

Description

La modularité du centre d'usinage G500 en fait la solution idéale pour la production en série flexible de composants automobiles tels que les blocs-cylindres et les carters de cylindres. Avec des temps copeaux à copeaux rapides, une chute idéale des copeaux et un usinage horizontal, la variante de machine G500 garantit une coupe productive conforme aux exigences spécifiques des clients. Les avantages en un coup d'œil Largeur de machine réduite Longueur d'outil maximale Changement d'outil rapide Large gamme d'applications Conception moderne de la machine Poches d'outils extensibles dans le magasin d'outils Disposition intelligente de l'unité d'alimentation Concept de chargement très efficace Concept de machine unique Découplage des axes Afin d'améliorer la dynamique et la rigidité et d'obtenir une configuration compacte selon le concept modulaire, les axes de mouvement des modules G ont été divisés entre le côté outil et le côté pièce. Le principe de base standardisé de la série G permet un processus de fabrication modulaire avec des temps de production plus courts et des coûts de pièces minimisés. Cela permet de réduire efficacement le nombre d'assemblages tout en autorisant une large gamme de combinaisons. Flexibilité optimale Le module G assure une réponse rapide et flexible aux modifications des pièces et aux changements de type. Ce principe modulaire permet également une réutilisation aisée. Extrêmement économique Les modules G sont conçus pour l'usinage à sec et à l'eau. Dans l'ensemble du système, ils ne nécessitent qu'un très faible encombrement et sont optimisés pour des temps de passage courts. Grâce à un développement constant, des mesures d'économie d'énergie sont d'ores et déjà proposées en standard Totalement à l'épreuve du temps La série G tient compte des cycles d'innovation de plus en plus courts et des changements rapides de produits.

---
