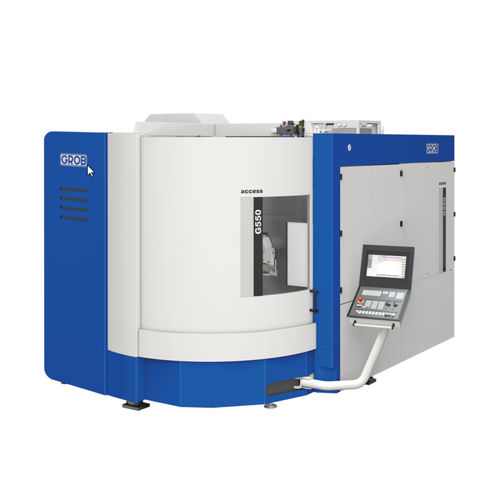

Centre d'usinage CNC fraiseur G550a
5 axesuniverselHSK A-63

centre d'usinage CNC fraiseur
centre d'usinage CNC fraiseur
centre d'usinage CNC fraiseur
centre d'usinage CNC fraiseur
centre d'usinage CNC fraiseur
centre d'usinage CNC fraiseur
centre d'usinage CNC fraiseur
centre d'usinage CNC fraiseur
centre d'usinage CNC fraiseur
centre d'usinage CNC fraiseur
centre d'usinage CNC fraiseur
centre d'usinage CNC fraiseur
centre d'usinage CNC fraiseur
centre d'usinage CNC fraiseur
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
5 axes
Orientation de la broche
universel
Nez de broche
HSK A-63, HSK-A 100
Autres caractéristiques
fraiseur, à haute productivité, modulaire
Course X

800 mm
(31 in)

Course Y

950 mm
(37 in)

Course Z

1 020 mm
(40 in)

Vitesse de rotation

9 000 rpm, 10 000 rpm, 12 000 rpm, 16 000 rpm, 18 000 rpm
(56 549 rad.min-1, 62 832 rad.min-1, 75 398 rad.min-1, 100 531 rad.min-1, 113 097 rad.min-1)

Puissance

26 kW, 32 kW, 52 kW, 65 kW
(35,35 hp, 43,51 hp, 70,7 hp, 88,38 hp)

Vitesse d'avancement axe X

60 000 mm/min
(39 in/s)

Vitesse d'avancement axe Y

42 000 mm/min
(28 in/s)

Vitesse d'avancement axe Z

60 000 mm/min
(39 in/s)

Charge max. de la table

600 kg, 700 kg
(1 323 lb, 1 543 lb)

Précision de placement

0,006 mm
(0 in)

Poids total

21 500 kg, 25 200 kg
(47 399,39 lb, 55 556,49 lb)

Description

Le centre d'usinage universel G550a répond à la plus large gamme d'exigences en matière de pièces, offrant aux clients un accès exclusif à la technologie de fraisage GROB. La grande fiabilité et l'option d'expansion modulaire avec des ensembles d'automatisation font du modèle de base G550a la solution parfaite pour votre installation de production efficace et soucieuse des coûts. Les avantages en un coup d'œil Délai d'amortissement court Service 24 heures sur 24 Applications flexibles Meilleure qualité d'usinage Concept de machine unique Position horizontale de la broche La position horizontale de la broche permet d'obtenir la trajectoire Z la plus longue possible et une chute optimale des copeaux. Stabilité maximale La disposition unique des trois axes linéaires minimise la distance entre les guides et le point d'usinage (TCP), ce qui confère à la machine une stabilité considérable. Concept de tunnel Le concept de tunnel permet de faire pivoter et d'usiner la plus grande pièce possible dans la zone de travail sans collision, même en cas d'usinage avec des outils extrêmement longs. Grande plage de pivotement Trois axes linéaires et deux axes rotatifs permettent l'usinage sur 5 faces, ainsi que l'interpolation simultanée sur 5 axes, avec une plage de pivotement de 230 degrés sur l'axe A et de 360 degrés sur l'axe B.

---
