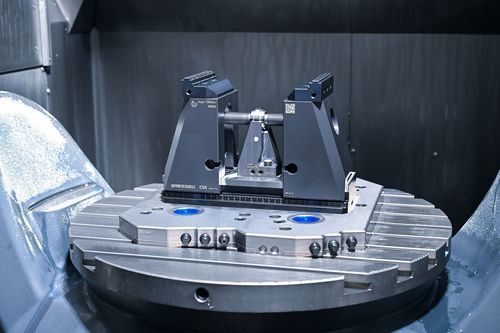

Étau pour machine-outil C5X

pour machine-outil 5 axesmodulable5 axes

Présentation du produit Le C5X GRESSEL est un étau de serrage centré conçu pour l'usinage CNC 5 axes moderne. Son encombrement compact, sa force de serrage élevée et son excellente accessibilité le rendent adapté aux centres 5 axes avec ou sans automatisation par palettes. Le C5X accepte toutes les mors du système GRESSEL 2.0, permettant des solutions de préhension sur mesure. Une grande course de serrage de base et un système de broche à changement rapide permettent un réglage rapide de la plage de serrage.

Principaux avantages

• Meilleure accessibilité : mors à haute portée et conception symétrique permettant un usinage sans collision depuis toutes les faces sans console.
• Conception modulaire : trois hauteurs (S/M/L) et plusieurs longueurs de corps de base offrant des plages de serrage configurables.
• Changement rapide des mors : les mors se remplacent en quelques secondes à l'aide de seulement deux vis.
• Force de serrage élevée : jusqu'à 40 kN pour un serrage précis, répétable et sans pré-serrage.
• Changement et rallonge rapide de broche : le système de broche à changement rapide permet d'adapter rapidement la plage de serrage.

Compatibilité et modularité Toutes les mors du système GRESSEL 2.0 sont compatibles avec le serrage central C5X. Le programme complet de mors C2.0 et le grand kit de construction de mors permettent des solutions adaptées (mors réversibles, mors prismatiques, etc.). Le changement rapide des mors et le système de broche à changement rapide facilitent la reconfiguration.

Montage et positionnement Le C5X propose des variantes de fixation standardisées pour un montage direct sur machine. L'alignement et le serrage peuvent être effectués avec le système de serrage à point zéro GRESSEL gredoc ou avec les variantes de positionnement SCHUNK VERO-S. Des perçages supplémentaires de positionnement et de fixation sont disponibles sur demande. Options de montage : vis de centrage, patins de guidage de précision, griffes de serrage et intégration aux systèmes à point zéro.

Exécutions disponibles / Versions Le C5X est proposé en trois hauteurs (S / M / L) et plusieurs longueurs de corps de base. Exécutions typiques :

• C5X-S (H = 142 mm)
• C5X-M (H = 181 mm)
• C5X-L (H = 252 mm)

Tableau - Données importantes en un coup d'œil Taille | Force de serrage | Dimensions (corps de base) | Poids
C5X-S L-320 mm | 0 – 40 kN | 320 x 125 x 142 mm | 26.1 kg
C5X-M L-320 mm | 0 – 40 kN | 320 x 125 x 181 mm | 32 kg
C5X-L L-320 mm | 0 – 40 kN | 320 x 125 x 252 mm | 42.6 kg
C5X-S L-400 mm | 0 – 40 kN | 400 x 125 x 142 mm | 29 kg
C5X-M L-400 mm | 0 – 40 kN | 400 x 125 x 181 mm | 35 kg
C5X-L L-400 mm | 0 – 40 kN | 400 x 125 x 252 mm | 45.5 kg
C5X-S L-500 mm | 0 – 40 kN | 500 x 125 x 142 mm | 32.5 kg
C5X-M L-500 mm | 0 – 40 kN | 500 x 125 x 181 mm | 38.5 kg
C5X-L L-500 mm | 0 – 40 kN | 500 x 125 x 252 mm | 49 kg
C5X-S L-600 mm | 0 – 40 kN | 600 x 125 x 142 mm | 36 kg
C5X-M L-600 mm | 0 – 40 kN | 600 x 125 x 181 mm | 42 kg
C5X-L L-600 mm | 0 – 40 kN | 600 x 125 x 252 mm | 52.5 kg
C5X-S L-800 mm | 0 – 40 kN | 800 x 125 x 142 mm | 43.2 kg
C5X-M L-800 mm | 0 – 40 kN | 800 x 125 x 181 mm | 49.1 kg
C5X-L L-800 mm | 0 – 40 kN | 800 x 125 x 252 mm | 59.7 kg

Applications Le C5X est conçu pour l'usinage 5 axes (OP10) et les environnements d'automatisation par palettes, offrant un accès sans collision pour des opérations complexes sur 5 faces et en 5 axes. Les mors à haute portée et la conception symétrique permettent l'usinage sans consoles additionnelles.

Caractéristiques techniques

• Famille de modèles : C5X (étau de serrage centré 5 axes)
• Force de serrage : 0 – 40 kN (max)
• Course de serrage de base (grande) : 120 mm
• Hauteurs disponibles : H = 142 mm (S), 181 mm (M), 252 mm (L)
• Longueurs du corps de base disponibles : L = 320, 400, 500, 600, 800 mm
• Compatibilité mors : mors système GRESSEL 2.0 (programme C2.0) — mors réversibles, mors prismatiques, etc.
• Changement rapide des mors : mors amovibles avec deux vis
• Système de broche à changement rapide : conversion et rallonge de broche rapides
• Broche montée en haut : force de serrage appliquée directement sur la pièce
• Options de montage : variantes standardisées de fixation machine ; vis de centrage, patins de guidage de précision, griffes de serrage ; intégration optionnelle au système de serrage à point zéro GRESSEL gredoc
• Poids et dimensions : voir le tableau ci‑dessus
• Utilisation typique : usinage CNC industriel 5 axes et automatisation par palettes
