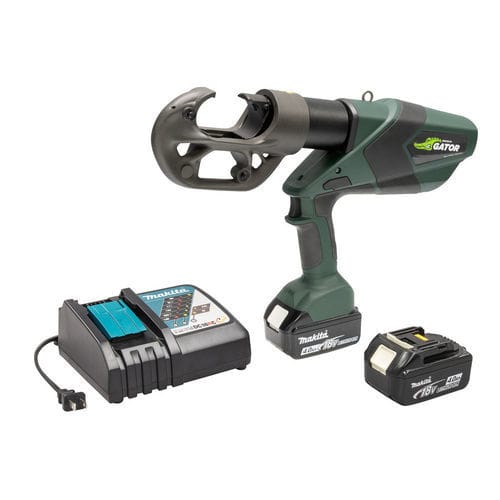

Outil de sertissage électrique EK1240SLX

pour borne de câblespour connecteurpour fil

Présentation du produit
La EK1240SLX fournit une capacité d'outillage de 12 tonnes dans un outil pistolet alimenté par batterie, conçu pour une utilisation terrain sur connecteurs électriques haute performance. L'activation configurable à double pression nécessite deux impulsions successives sur la gâchette pour démarrer un cycle, ce qui limite les déclenchements involontaires lors du positionnement. Les améliorations ergonomiques visant la réduction du poids facilitent le travail répétitif. La technologie IntelliCRIMP® surveille la force d'assemblage à chaque cycle et émet des alertes visuelles et sonores si la pression est inférieure à la spécification, contribuant à des terminaisons constantes et classifiées UL lorsqu'elle est utilisée avec des matrices approuvées.

Caractéristiques

• Durée de vie prolongée — Jusqu'à 35 % de durée de vie en plus par rapport à la génération précédente.
• Tête légère — Tête 20 % plus légère pour une meilleure maniabilité et moins de fatigue.
• Consistance d'assemblage améliorée — Guide rainuré intégré assurant l'alignement du poussoir pour des sertissages répétables.
• Surveillance IntelliCRIMP® — Contrôle continu de la force avec alertes visuelles et sonores.
• Activation double pression configurable — Réduit les cycles accidentels pendant la mise en place.
• Arrêt de rétraction automatique (ARS) — Ne se rétracte que lorsque nécessaire entre les sertissages pour réduire le temps de cycle.
• Compatibilité des matrices — Compatible avec des matrices de type P et U.
• Connectivité sans fil — Connexion aux appareils mobiles pour données et diagnostics.

Informations de commande (modèles / variantes)

• EK1240SLX11 — Pince 12 tonnes légère, chargeur 120V, deux batteries 18V 4.0Ah (équipements standard : batterie 05167 ; chargeur 52178 120V).
• EK1240SLX12 — Pince 12 tonnes légère, chargeur 12V, deux batteries 18V 4.0Ah (équipements standard : batterie 05167 ; chargeur 52180 12V).
• EK1240SLX22 — Pince 12 tonnes légère, chargeur 230V, deux batteries 18V 4.0Ah (équipements standard : batterie 05167 ; chargeur 52179 230V).
• EK1240SLXB — Pince 12 tonnes légère (outil nu).

Documents d'assistance

• 300102994 EK1240SLX Operation Manual English.pdf (1.58 MB)
• G1113 EK1240SLX Datasheet Final ADA.pdf (2.58 MB)
• Warranty & Return Policy (referenced document)

Spécifications
Sub Brand : Gator
Type : Pince à sertir style matrice (pistolet)
Application : Sertissage 12 tonnes pour connecteurs électriques haute capacité
Norme : C/US UL Classified (avec matrices approuvées)
Taille de câble : 8 AWG - 750 Kcmil (Cu & Al)
Taille d'ouverture : 1,65 in (42 mm)
Longueur totale : 16,25 in (413 mm)
Force de sertissage : 24 000 lbs (106 kN)
Capacité de sertissage : jusqu'à 750 Kcmil (MCM) Cu & Al
Type de connecteur : Cosse et épissure codées par couleur
Poids : 13,5 lb
Alimentation : Batteries Makita® (ex. : 18V 4.0Ah incluses selon les kits)

Caractéristiques techniques

• Puissance : force de sertissage 12 tonnes (24 000 lbs / 106 kN)
• Capacité : jusqu'à 750 Kcmil (MCM) pour cuivre et aluminium
• Gamme de câbles : 8 AWG à 750 Kcmil (Cu & Al)
• Taille d'ouverture : 1,65 in (42 mm)
• Longueur totale : 16,25 in (413 mm)
• Poids : 13,5 lb
• Classé UL lorsqu'utilisé avec des matrices approuvées (compatible avec Burndy®, Anderson®, Blackburn®, ILSCO®, Thomas & Betts®, Panduit®, Penn Union®)
• Surveillance IntelliCRIMP® avec alertes visuelles et sonores
• Activation double pression configurable pour réduire les actions involontaires
• Arrêt de rétraction automatique (ARS) pour réduire le temps de cycle
• Compatible avec matrices de type P et U
• Alimenté par batteries Makita® (variantes selon le chargeur inclus)
