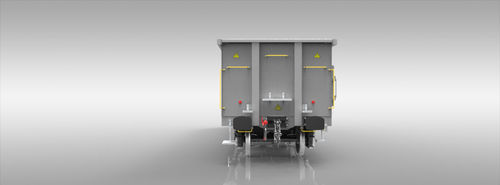

Transporteur à roues Eamnos E06A

Caractéristiques

• Ce wagon tombereau ouvert à quatre essieux est adapté au transport d'agrégats et de produits miniers.
• Le chargement s'effectue par le haut. Le déchargement se réalise à l'aide de godets mécaniques.
• La conception du wagon respecte les exigences des normes TSI, EN et UIC et possède la marque TEN GE pour la circulation.
• Les longerons d'extrémité du châssis sont conformes aux dispositions EN 12663-2 et UIC 530-1 pour le montage d'attelages automatiques.

Capacités

• Avec une longueur hors tampons de 11 300 mm et une charge utile pouvant atteindre 72,0 t (selon l'épaisseur des parois choisie), il offre une grande efficacité pour le transport de marchandises.
• Le nettoyage du wagon est possible grâce à des portes sur chaque flanc. Le wagon est équipé d'une vanne de pesage permettant le chargement partiel.
• L'utilisation d'aciers à haute résistance augmente la résistance aux chocs lourds lors des opérations de chargement ou de déchargement.

Paramètres (E06A | E06B)
Charge par essieu : 22,5 t / essieu | 22,5 t / essieu
Largeur de voie : 1 435 mm | 1 435 mm
Gabarit : G1-TSI | G1-TSI
Régime de freinage : "S" | "S"
Soulier de frein : C810 | C810
Vitesse max à 90,0 t : 100 km/h | 100 km/h
Vitesse max (à vide) : 120 km/h | 120 km/h
Condition climatique : T1 | T1
Rmin (wagon isolé) : 35,0 m | 35,0 m
Poids à vide : 19,0 t | 18,0 t
Charge utile : 71,0 t | 72,0 t
Longueur intérieure : 9,9 m | 9,9 m
Surface de chargement : 26,2 m2 | 26,2 m2
Plaque de plancher : 8 mm – type HARDOX | 6 mm – type HARDOX
Parois de caisse : 6 mm – S700MC | 5 mm – S700MC
Type de bogie : Y25Lsd-KP1(V) | Y25Lsd-KP1(V)

Caractéristiques / spécifications techniques

• Désignations de modèles : E06A et E06B (série : Eamnos)
• Type de wagon : wagon tombereau ouvert 4 essieux pour agrégats et minerais
• Longueur hors tampons : 11 300 mm
• Longueur intérieure : 9,9 m
• Surface de chargement : 26,2 m²
• Charge utile : jusqu'à 71,0 t (E06A) / 72,0 t (E06B) selon l'épaisseur des parois
• Poids à vide : 19,0 t (E06A) / 18,0 t (E06B)
• Charge par essieu : 22,5 t/essieu
• Largeur de voie : 1 435 mm
• Gabarit : G1-TSI
• Vitesse max : 100 km/h à 90,0 t, 120 km/h à vide
• Adaptation climatique : T1
• Rayon minimal de courbe (wagon isolé) : 35,0 m
• Matériau/épaisseur de la plaque de plancher : type HARDOX 8 mm (E06A) / 6 mm (E06B)
• Matériau/épaisseur des parois : S700MC 6 mm (E06A) / 5 mm (E06B)
• Type de bogie : Y25Lsd-KP1(V)
• Régime de freinage : "S", Soulier de frein : C810
• Normes de conception : TSI, EN, UIC ; marque TEN GE ; longerons conformes à EN 12663-2 et UIC 530-1 pour attelages automatiques
