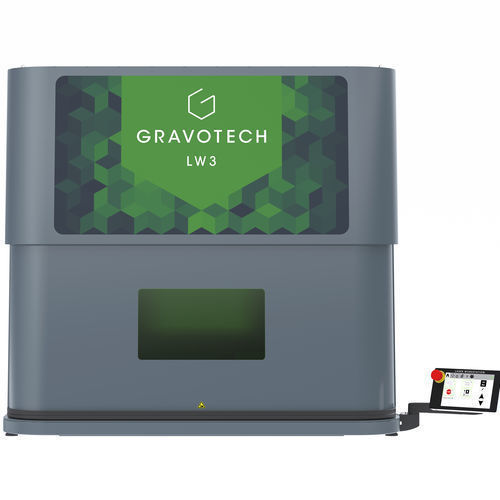

Machine de marquage laser LW3 GREEN

de papierde boisde métal

Présentation
Le Gravotech LW3 est une station de marquage laser industrielle en enceinte Classe 1, conçue pour le marquage direct de pièces volumineuses. Compatible fibre, MOPA, DPSS/hybride et green, le LW3 offre un volume utile important (hauteur intérieure jusque 628 mm) avec dispositifs d'automatisation et sécurité opérateur adaptés à un usage en production.

Avantages clés

• Grande capacité de marquage : zone standard 300 x 300 mm ; option pont ZX pour étendre la zone effective jusqu'à 875 x 300 mm ; hauteur intérieure permettant le positionnement de pièces hautes (≈ 628 mm).
• Compatibilité multi-technologies : prise en charge des sources Fiber, MOPA, DPSS/Hybride et Green pour marquer métaux, plastiques et surfaces variées ; adapté au DPM, à la sérialisation et à la gravure multi-niveaux.
• Conception orientée production : écran tactile 7" intégré pour sélection locale des travaux, porte automatique 3 côtés avec capteurs de sécurité, chariot optionnel et table métallique de positionnement pour gabarits et montages.

Points forts

• Option pont ZX pour étendre la course X et la zone de marquage effective.
• Axe Z motorisé (course standard 295 mm ; 575 mm en configuration ZX) et positionnement programmable.
• Porte automatique 3 côtés : fermeture pendant le cycle et réouverture en fin ; fenêtre de visualisation protégée pour contrôle visuel sans lunettes lorsque sécurisé.
• Module 3D optionnel pour marquage sur surfaces inclinées ou biseaux.
• Prévu pour intégration d'un système d'extraction/filtration pour fumées et particules.

Applications typiques

• Traçabilité et DPM sur grandes pièces industrielles (automobile, aéronautique, équipements lourds).
• Identification permanente : numéros de série, codes 1D/2D (DataMatrix), marquage de lots, logos.
• Personnalisation et production en lots moyens nécessitant marquages multi-positions ou multi-niveaux.

Caractéristiques / spécifications techniques

• Modèle : LW3
• Marque : Gravotech
• Sources laser : Fibre (1064 nm), MOPA (1064 nm), DPSS/Hybride (1064 nm), Green (532 nm)
• Puissances types : Fibre 20W/30W/50W ; MOPA 30W/60W ; DPSS/Hybride 10W/20W ; Green 5W/10W
• Aire de marquage standard : 300 x 300 mm (dépend lentille) ; avec pont ZX : jusqu'à 875 x 300 mm
• Exemples de zones lentilles : F100 65 x 65 mm ; F160 110 x 110 mm ; F254 175 x 175 mm ; F330 205 x 205 mm ; F420 300 x 300 mm
• Taille max. pièce (L x l x H) indicatif : ≈ 810 x 720 x 628 mm (selon focale)
• Course Z : 295 mm standard (575 mm en ZX) ; Course X (ZX) : 575 mm
• Vitesse de marquage : jusqu'à 4000 mm/s (selon tête et paramètres)
• Poids max. pièce sur table : ≈ 50 kg (selon application)
• Sécurité laser : Classe 1 porte fermée ; Classe 2M en porte ouverte (diode de visée)
• Dimensions machine (L x P x H) autonome : 1213 x 1023 x 1120 mm ; avec chariot : 1213 x 1023 x 2120 mm
• Poids machine typique : axe Z ≈ 160 kg ; pont ZX ≈ 200 kg
• Consommation indicative : ≈ 800 W ; Tension : 100–240 V AC
• Interfaces & logiciels : Ethernet TCP/IP, RS232, USB, bornier I/O (8 in / 8 out), compatibilité Lasertrace et Gravostyle™
• Options : pont ZX, module 3D, intégration extraction, chariot, choix de lentilles
