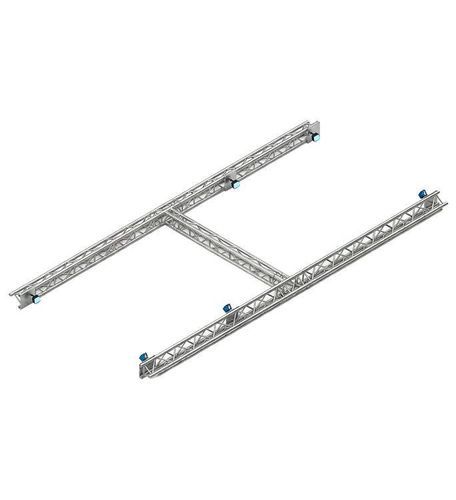

Système de dimensionnement GRAM L635

Présentation
Le GRAM L635 (propulsé par MetriXFreight) est un système de dimensionnement ultra-rapide homologué, conçu pour la mesure automatique des marchandises longues, surdimensionnées et volumineuses. Il capture automatiquement les dimensions, propose le poids en option et génère une documentation photo pour chaque mesure, assurant des données fiables sans ralentir les flux logistiques.

Capacités et performance
Mesure des objets libres jusqu’à 650 × 260 × 260 cm (longueur × largeur × hauteur). Précision de positionnement : 20 mm (longueur/largeur) et 10 mm (hauteur). Cycle de mesure d’environ 200 millisecondes, adapté aux environnements à haut débit.

Technologie et fonctionnement
Fonctionne sans contact via caméras 2D et 3D et architecture statique (sans composants mobiles) pour une disponibilité élevée et une maintenance réduite. Capture simultanée des dimensions, option de pesée intégrée et documentation photo automatique (possibilité jusqu’à six photos par article via caméras supplémentaires). Conçu pour les opérations logistiques vérifiées et certifiées (conformité OIML pour usage commercial homologué).

Connectivité et intégration
Connectivité Ethernet en standard ; Wi‑Fi (WLAN) et LTE en option. Intégration des données via API REST, sortie QR code et échange par fichiers standards (CSV, XLSX, PDF). Interfaces indicateur : RS‑232C, TTL ; sortie USB‑A optionnelle. Support d’échange de fichiers incluant la documentation image.

Construction et environnement d’utilisation
Architecture robuste, protection plateforme IP50 pour usage intérieur fiable. Indicateurs disponibles en boîtier ABS ou acier inox AISI 304 selon version (certifications et indice de protection pouvant varier selon configuration). Conception adaptée à usage intensif et environnements logistiques réglementés.

Usages recommandés
Systèmes destinés à la logistique entrante, expédition, cross‑docking et facturation volumétrique pour marchandises longues, tubes, profils, matériaux de construction et charges non compatibles avec dimensionneurs standards. Réduit la manutention manuelle, accélère les processus et améliore la qualité des données.

Documentation photo et traçabilité
Chaque mesure peut inclure une image couleur de l’objet ; configuration possible jusqu’à six photos par article. La documentation photo améliore la traçabilité et facilite la vérification interne.

Caractéristiques / spécifications techniques

• Plage de capacité (pesée) : 3000 kg à 10000 kg (selon configuration).
• Résolution (pesée) : de 1000 g à 2000 g (selon configuration).
• Homologation commerciale : oui (version homologuée disponible pour facturation/fret).
• Dimensions mesurables : jusqu’à 650 × 260 × 260 cm (6,5 m de longueur).
• Précision dimensionnelle : 20 mm (longueur/largeur), 10 mm (hauteur).
• Temps de mesure : environ 200 ms (cycle ultra‑rapide).
• Mémoires de tare : mémoire pour 20 tares prédéfinies.
• Unités de pesage : g, kg (plateforme et indicateur).
• Filtres de pesage : fonction pesage animaux et filtres adaptatifs.
• Fonction limites : limites programmables (min/max) avec indication couleur (rouge/jaune/vert).
• Comptage de pièces : tailles d’échantillon sélectionnables : 10, 25, 50 ou 100 unités.
• Connectivité plateforme : Ethernet standard ; Wi‑Fi (WLAN) et LTE en option.
• Interfaces indicateur : RS‑232C, TTL ; USB‑A en option.
• Options imprimante compatibles : Q2, PR4.
• Type de batterie / autonomie (option indicateur) : batterie plomb‑acide, autonomie typique 30/60 h selon configuration.
• Matériaux et protection : plateforme construction industrielle robuste (protection IP50) ; indicateur disponible en ABS ou AISI 304 (IP65 possible selon modèle indicateur).
• Dimensions plateau disponibles : de 3000 x 1500 mm à 6000 x 2450 mm (selon modèle).
• Documentation incluse : capture d’images couleur par article, possibilité d’exporter fichiers (CSV, XLSX, PDF) intégrant la documentation image.
