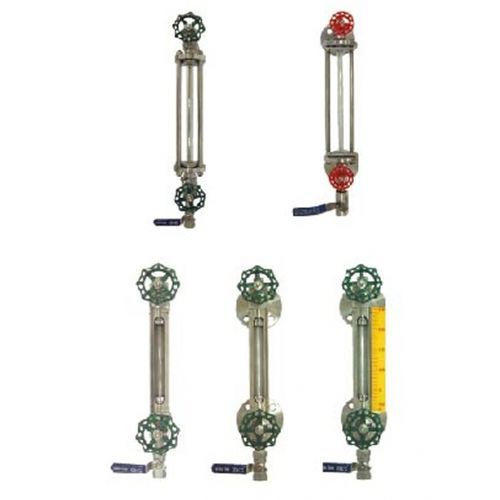

Le modèle en verre tubulaire est un indicateur de niveau de liquide très simple à utiliser pour des pressions inférieures ou égales à 10 kg/cm2. La longueur de centre à centre est supérieure à 1,5 mètre. L'anneau de joint intermédiaire est utilisé. Le verre de la jauge est fabriqué en borosilicate résistant à la chaleur.
Données techniques
Fluide approprié : Eau, huile, autres liquides chimiques
Matériau de la vanne de jauge : SS304, SS316, autres matériaux disponibles
Matériau du tube de jauge : Verre, P.V.C
Matériau du joint : Viton, Téflon disponibles
Fonction de la vanne de jauge : Avec ou sans clapet de retenue
Température de service max. Température de travail :
Pression de service maximale : 4~7 kg/cm2 Pression de service : 4~7 kg/cm2
Raccordement au process : Filetage Vï'-lVz" et bride sur demande.
Classification des brides : JIS, ANSI, DIN disponibles
Raccordement du robinet de vidange : standard Vè "NPT(F) ; option disponible
---
