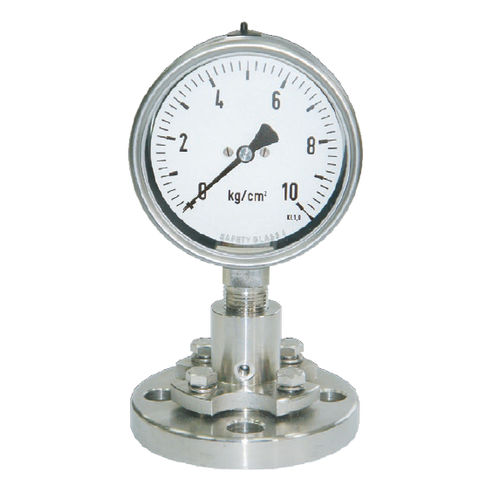

Le diaphragme DT122 est conçu pour être utilisé dans des milieux très visqueux tels que la pâte à papier, le papier, le traitement des déchets et les industries chimiques du plastique. Le DT122 est facile à assembler avec des manomètres, des pressostats et des instruments de pression.
Données techniques
Raccordement de l'instrument : filetage femelle Va à Vi' BSP ou N PT
Taille de la membrane : 036, 045, 075 disponibles
Raccordement au process : Bride W à 3", JIS, ANSI, DI N disponible
Température limitée : -40~+150°C élément de refroidissement ou ligne capillaire jusqu'à 350°C
Plage de pression limitée :
075 Membrane : -760 mmHg~0, Bride de process minimum 2" x 150#
045 Membrane : Maximum jusqu'à 40 kg/cm2
Minimum -1~5 kg/cm2, 0~6 kg/cm2 Bride process minimum %" x 150#
036 Membrane : Maximum jusqu'à 40 kg/cm2 Minimum O-IO kg/cm2 Minimum bride de traitement Vi* x 150#
Matériau : Boîtier supérieur et inférieur-$S316(standard), autres sur demande Membrane : SS316L (standard) ; Options- Hastelloy C276, tantale, et autres sur demande.
---
