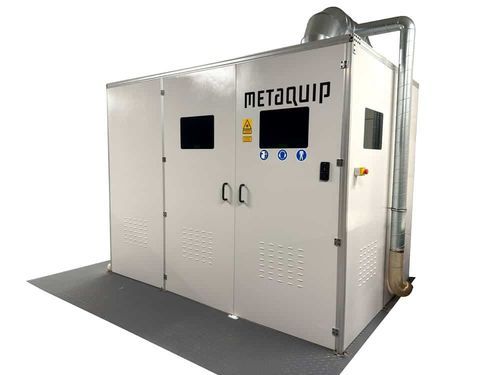

Système room-in-room avec éclairage intégré

mobilesur mesuremodulable

Intro
Une cellule modulaire de soudage laser fournit un espace de travail fermé et autonome conçu pour contenir le rayonnement des lasers de Classe 4. Elle permet d’effectuer soudage laser et nettoyage au laser dans un atelier existant sans modifications structurelles importantes. La cellule modulaire s’adapte au procédé et peut être combinée avec extraction, filtres et éclairage.

Pourquoi une cellule modulaire est indispensable pour les lasers de Classe 4
Les lasers de Classe 4 (y compris les soudeuses laser portatives et les dispositifs de nettoyage laser) présentent un risque élevé : le faisceau et les réflexions peuvent provoquer des lésions oculaires et cutanées permanentes. Un espace de travail fermé et blindé est nécessaire pour une utilisation sûre et pour respecter les obligations de sécurité pertinentes (CE).

Qu’est‑ce qu’une cellule modulaire de soudage laser ?
Une cellule modulaire est construite à partir de panneaux standard et conçue pour contenir un rayonnement laser puissant. Les caractéristiques clés de l’approche modulaire comprennent :

• Disponible en différents formats standards (exemples : 2×3 m, 3×3 m et 3×4 m) ou en dimensions sur mesure
• Mise en place rapide sur site
• Extensible et déplaçable en cas de modification de l’atelier
• Facile à combiner avec des systèmes d’extraction, des filtres et de l’éclairage

Une cellule pour deux machines : soudage laser et nettoyage laser
La même cellule modulaire peut accueillir une soudeuse laser portable (pour le soudage de l’acier, l’acier inoxydable, l’aluminium, le titane, le laiton et autres métaux) et un appareil de nettoyage laser / décapage (pour éliminer rouille, peinture, huiles et autres contaminants sans produits chimiques ni abrasifs). Les deux applications tirent parti du même espace blindé, des verrouillages et du système d’extraction ; les besoins d’extraction varient selon le matériau nettoyé.

Principales caractéristiques de la cellule modulaire MetaQuip
La cellule est conçue selon les exigences pratiques d’atelier. Les caractéristiques principales comprennent :

• Tailles standards multiples : 2×3 m, 3×3 m et 3×4 m (personnalisation possible)
• Verrouillage électromagnétique de porte : ouverture depuis l’extérieur par combinaison ; déverrouillage permanent depuis l’intérieur, y compris en cas de coupure de courant ou d’arrêt d’urgence
• Interverrouillages de sécurité standard : le laser ne s’active que lorsque toutes les protections sont fermées
• Combinable avec extraction et filtration : préparée pour systèmes de filtration industriels (ex. BOFA AD 2000 iQ) pour capter fumées de soudage et résidus de nettoyage
• Fourniture complète possible : MetaQuip peut livrer établi et équipement complémentaire pour une cellule prête à la production

Quelle taille convient à votre travail ?
Les recommandations de taille dépendent de la pièce et du flux de travail, pas seulement de la surface au sol :

• 2×3 m : adapté aux petites pièces, réparations, tâches de nettoyage léger et opérations mono‑opérateur
• 3×3 m : adapté au soudage et au nettoyage de pièces de taille moyenne avec espace pour manipuler et faire pivoter la pièce
• 3×4 m : adapté aux cadres, structures et ensembles plus grands ou aux phases combinées de soudage et de nettoyage dans une même cellule
• Personnalisation : pour produits non standard (longs/larges/pesants), production en ligne ou besoins logistiques spécifiques (ex. convoyeurs à rouleaux ou accès chariot élévateur)

Cellule modulaire vs rendre une pièce laser‑sûre soi‑même
Par rapport à la transformation d’une salle existante, une cellule modulaire offre généralement :

• Mise en service plus rapide (souvent installable en une journée)
• Plus grande flexibilité (la cellule peut être déplacée ou reconfigurée)
• Responsabilité claire sur le concept de sécurité (protections, interverrouillages, verrouillage de porte, extraction)
• Maintenance facilitée et statut produit documenté pour contrôles et extensions

Intégration de la cellule dans un poste de travail laser‑sûr
La cellule modulaire constitue un élément d’un plan de sécurité complet. Éléments complémentaires typiques :

• Capteur de distance sur pistolet de soudage laser pour que le faisceau n’active qu’à la bonne distance
• Casques de soudage adaptés aux lasers (modèles de base ou casques à protection complète pour travaux prolongés/complexes)
• Filtration d’air industrielle pour capter vapeurs et particules à la source
• Procédures de sécurité et formation des opérateurs, y compris procédures d’urgence

Questions fréquentes (sélection)

• Ai‑je besoin d’une cellule si je soude au laser occasionnellement ? Oui. La classification Classe 4 dépend de la puissance du laser, pas de la fréquence ; même un usage occasionnel nécessite un blindage.
• Puis‑je installer mon soudeur ou nettoyeur laser existant dans une cellule MetaQuip ? Dans la plupart des cas oui, si le laser entre dans la plage de puissance standard Classe 4 ; l’adéquation est évaluée au cas par cas.
• La cellule convient‑elle au soudage et au nettoyage laser ? Oui. Le principe d’écran est identique ; les besoins d’extraction varient selon le matériau.
• Qu’en est‑il de la porte et des procédures d’urgence ? Le verrou électromagnétique s’ouvre depuis l’extérieur par combinaison et toujours depuis l’intérieur ; la porte s’ouvre immédiatement en cas d’arrêt d’urgence.
• La cellule peut‑elle être agrandie ultérieurement ? Oui. Panneaux supplémentaires, positions de porte différentes ou tailles personnalisées sont généralement possibles.

Caractéristiques techniques / spécifications

• Tailles standard disponibles : 2×3 m, 3×3 m, 3×4 m (tailles sur mesure disponibles)
• Verrouillage électromagnétique de porte avec ouverture par combinaison et déverrouillage intérieur pour coupure de courant/urgences
• Interverrouillages de sécurité empêchant le tir du laser si une protection est ouverte
• Préparée pour intégration avec systèmes d’extraction/filtration industriels (ex. BOFA AD 2000 iQ)
• Option d’ameublement interne complet (établi et configuration prête pour la production)
• Compatible avec soudeuses laser portatives (plages de puissance typiques : 1,5 kW, 2 kW, 3 kW ; profondeurs de soudure jusqu’à env. 10 mm pour appareils portatifs)
• Conçue pour supporter les procédés de nettoyage/décapage laser (sans produits chimiques ni médias abrasifs)
• Conception modulaire permettant extension ultérieure, relocation ou personnalisation logistique (convoyeur à rouleaux, accès chariot élévateur, changement de position de porte)
