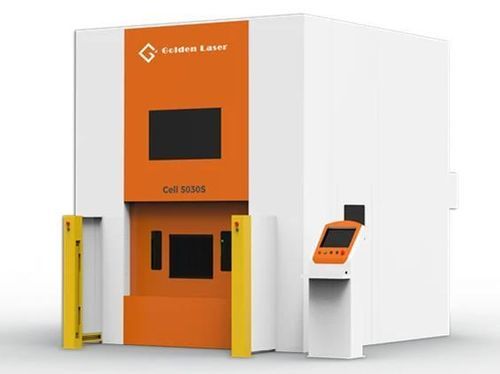

Système de découpe laser Cell 5030S

de tôlede tubespour applications industrielles

Présentation du produit
Système de découpe laser à fibre véritablement 5 axes conçu pour usiner des pièces 3D complexes et des tubes de haute précision. Combine une structure en porte-à-faux rigide et une optique mobile pour assurer une stabilité et une vitesse de traitement élevées sur des géométries variées.

Points forts

• Conception en porte-à-faux rigide optimisée pour réduire les vibrations lors des découpes à grande vitesse.
• Architecture à optique mobile garantissant une vitesse et une précision constantes quel que soit le poids de la pièce.
• Chemin optique entièrement clos protégeant la livraison du faisceau contre la poussière et les débris pour une stabilité à long terme.
• Performances dynamiques élevées pour un usinage 3D fluide à grande vitesse et une qualité de surface supérieure.

Caractéristiques clés

• Structure en porte-à-faux validée par simulation pour concilier rigidité extrême et absorption des vibrations.
• Technologie d'optique mobile assurant une précision d'usinage uniforme, indépendante de la masse de la pièce.
• Contrôle de contamination via un chemin optique dur entièrement clos protégeant les optiques et préservant la qualité du faisceau.
• Cinématique à mouvement fluide optimisée pour des vitesses d'avance élevées sans compromettre l'intégrité de la surface.
• Logiciel de commande avancé basé sur CNC pour un traitement laser rapide et sans contact avec synchronisation multi-axes et gestion des périphériques.
• Connectivité distante pour surveillance et diagnostics réduisant les temps d'arrêt.
• Suite de programmation hors ligne complète pour génération de montages, planification de trajectoires et workflows de programmation 2D/3D.

Tête de découpe 5 axes

• Rotation infinie (N*360°) pour éliminer l'enroulement des câbles et permettre des trajectoires de coupe continues.
• Maintien du stand-off constant par servo à haute réponse et capteur sans contact pour une distance buse‑pièce précise.
• Mécanisme intelligent anti-collision avec remise rapide pour protéger l'équipement et minimiser les arrêts.
• Géométrie de tête optimisée pour l'accessibilité dans des zones de travail 3D confinées ou complexes.

Applications

• Fabrication de pièces tridimensionnelles courbes complexes
• Usinage de composants pour l'automobile et l'aéronautique
• Découpe de tubes et tuyaux de haute précision
• Prototypage en design industriel et fabrication métallique sur mesure

Caractéristiques / Spécifications techniques

• Plage maximale de traitement (3D) : 900 mm × 900 mm
• Course X : 1500 mm
• Course Y : 1500 mm
• Course Z : 680 mm
• Course axe C : N*360° ±220°
• Course axe A : ±135° / ±90°
• Précision de positionnement X, Y, Z : ±0,04 mm
• Vitesse max (Y/Z) : 80 m/min
• Puissance laser : 1500 W – 6000 W
