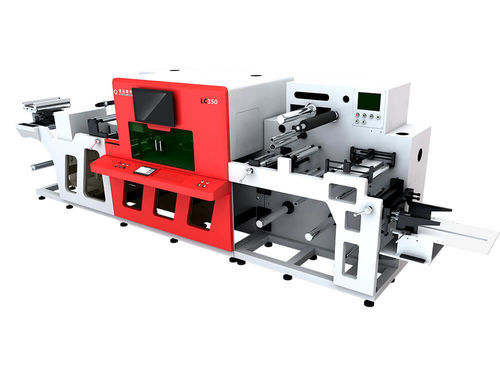

Système de découpe laser LC350

à l'emporte piècepour étiquettesfeuille de rouleau

Suivi du produit La machine de découpe laser LC350 est un système de découpe laser et de finition entièrement numérique, rapide et automatique, conçu pour les applications de bobine à bobine, de bobine à feuille et de bobine à autocollant. Elle permet de convertir à la demande des matériaux en rouleaux de haute qualité, en réduisant considérablement les délais et en éliminant les coûts de la découpe conventionnelle grâce à un flux de travail numérique complet et efficace.

• Largeur de bande maximale : 350mm / 13.7"
• Diamètre de bande maximal : 750mm / 23.6"
• Vitesse de bande maximale : 120m/min
• Puissance du laser : 150 Watt / 300 Watt / 600 Watt

Caractéristiques principales

• Système de finition laser numérique pour la transformation d'étiquettes
• Solutions industrielles de découpe laser et de transformation pour les applications rouleau à rouleau, rouleau à feuille ou rouleau à pièce
• Laser à deux stations, déroulage, découpe laser, rembobinage double et élimination de la matrice de déchets
• Préparé pour des modules complémentaires tels que le vernissage, vernissage, laminage, découpe et mise en feuilles
• Possibilité de découper avec différents niveaux de puissance sur la même étiquette
• Lecteur de codes-barres (ou de codes QR) pour une découpe continue et un ajustement transparent des travaux à la volée
• Flexibilité optimale pour répondre aux demandes dynamiques du marché sans dépenses d'outillage supplémentaires ni temps d'attente

Points forts techniques

• Structure de cadre de type boîte à forte capacité de charge, recuit de détente répété et traitement de machine-outil CNC de haute précision pour une précision de fonctionnement et une stabilité à long terme
• Source laser configurable en fonction du matériau pour un meilleur effet de coupe ; précision de coupe laser ±0,1mm
• Logiciel développé en interne pour la variation automatique de la vitesse de bande pendant le changement de travail, maximisant la productivité
• Équipé d'une caméra CCD et d'un lecteur de code-barres (code QR) pour le changement de travail
• Composants principaux de marques de premier plan : Sources laser Luxinar, têtes Galvo ScanLab et Feeltek, lentilles optiques II-VI, servomoteurs et entraînements Yaskawa, contrôle de tension Siemens PLC
• Portée de travail personnalisable : 230mm, 350mm, 700mm, ou 1000mm
• Système de contrôle auto-développé pour une personnalisation poussée

Spécifications rapides Modèle no. LC350 Largeur max. Largeur de bande max 350mm / 13.7" Largeur max. Largeur d'alimentation 750mm / 23.6" Diamètre max. Diamètre de la bande 400mm / 15.7" Vitesse max. Vitesse de la bande 120m/min (en fonction de la puissance du laser, du matériau et du motif de découpe) Précision ±0,1 mm Type de laser Laser métal CO2 RF Puissance du laser 150W / 300W / 600W Positionnement du faisceau laser Galvanomètre Alimentation électrique 380V triphasé 50/60Hz Options de conversion

• Découpe de bobine à bobine
• Découpe de bobine à feuille
• Découpe de bobine à autocollant
• Lecture de code-barres et de code QR - changement de travail à la volée
• Guide web
• Découpe semi-rotative
• Impression flexo et vernissage
• Laminage
• Film à froid
• Hot stamp
• Laminage auto-enrouleur
• Laminage avec liner
• Double enroulement
• Double enroulement
• Double enroulement
• Double enroulement
• Double enroulementenroulée
• Laminage avec doublure
• Enroulement double
• Fente - fente à lames ou fente rasoir
• Etoffage
• Traitement Corona
• Enlèvement de la matrice des déchets
• Enrouleur de la matrice des déchets avec changeur d'étiquettes et rétro-correcteurs
• Collecteur ou convoyeur de déchets pour la coupe transversale
• Inspection et détection des étiquettes manquantes

Avantages de la découpeuse laser pour étiquettes

• Réalisation rapide : Pas besoin de matrices, les dessins sont découpés au laser à tout moment
• Découpe rapide : Jusqu'à 2000 mm/seconde, vitesse de bande jusqu'à 120 mètres/min
• Automatisation et facilité d'utilisation : Contrôle informatique CAM/CAD, changement de forme instantané
• Flexible et polyvalent : Coupe complète, coupe en biseau, perforation, gravure, marquage, refente, laminage, vernissage UV, etc.
• Peut couper des rouleaux d'étiquettes imprimées, des rouleaux d'étiquettes simples, des matériaux réfléchissants, des étiquettes adhésives, des rubans double face et simple face, des étiquettes de matériaux spéciaux, des rubans industriels, etc.

Matériaux et applications

• Matériaux courants : Papier, film plastique, papier brillant, papier mat, papier synthétique, carton, polyester, polypropylène (PP), PU, PET, BOPP, plastique, film, film de microfinition, vinyle de transfert de chaleur, film réfléchissant, film de rodage, ruban double face, ruban 3M VHB, ruban reflex, tissu, pochoirs en Mylar, etc.
• Applications courantes : Étiquettes, impression et emballage, étiquettes et rubans adhésifs, rubans réfléchissants/films rétroréfléchissants, rubans industriels/3M, décalcomanies/autocollants, abrasifs, joints, automobile, électronique, pochoirs, twills, patchs et embellissements pour l'habillement

Avantages uniques de la laser pour la découpe d'étiquettes et d'autocollants

• Stabilité et fiabilité : Source laser CO2 RF scellée, qualité de coupe constante, peu d'entretien
• Haute vitesse : système galvanométrique pour un mouvement rapide du faisceau
• Haute précision : Le système de positionnement des étiquettes contrôle la position de la bande, avec une précision de coupe de 20 microns
• Extrêmement polyvalent : peut créer une grande variété d'étiquettes en un seul processus à grande vitesse
• Convient à une large gamme de matériaux : Papier brillant, papier mat, carton, polyester, polypropylène, polyimide, film polymère synthétique, etc.
• Convient à différents types de travaux : Découpe à l'emporte-pièce de n'importe quelle forme, découpe et biseautage, perforation, microperforation, gravure
• Aucune limitation de la conception de la découpe : N'importe quelle forme ou taille
• Minimal Material Waste : Processus thermique sans contact, faisceau laser étroit
• Économie de coûts de production et de maintenance : Pas de moule/couteau nécessaire, longue durée de vie de la machine

Caractéristiques techniques (tableau) Modèle n LC350 Largeur de coupe maximale 350mm / 13.7" Largeur maximale d'alimentation 370mm / 14.5" Diamètre maximal de la bande 750mm / 29.5" Vitesse maximale de la bande 120 m/min (en fonction de la puissance du laser, du matériau et du motif de découpe) Précision ±0,1 mm Type de laser Laser CO2 RF Positionnement du faisceau laser Galvanomètre Puissance du laser 150W / 300W / 600W Plage de puissance de sortie du laser 5%-100% Alimentation électrique 380V 50Hz / 60Hz, triphasé Dimensions de l'appareil L3700 x L2000 x H1820 (mm) Poids 3500KG Caractéristiques / Spécifications techniques

• Modèle : LC350
• Largeur de bande max. Largeur de bande : 350mm / 13.7"
• Max. Largeur d'alimentation : 370mm / 14.5"
• Max. Diamètre de bande : 750mm / 29.5"
• Max. Vitesse de bande : 120m/min
• Précision : ±0,1mm
• Type de laser : Laser CO2 RF
• Puissance du laser : 150W / 300W / 600W
• Positionnement du faisceau laser : Galvanomètre
• Gamme de puissance de sortie du laser : 5%-100%
• Alimentation électrique : 380V 50Hz / 60Hz, triphasé
• Dimensions : L3700 x L2000 x H1820 (mm)
• Poids : 3500KG
