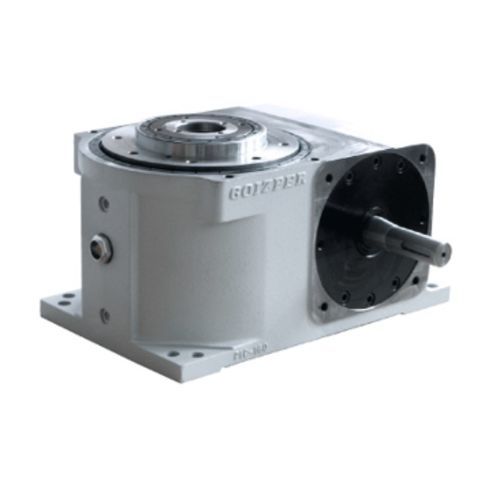

Plateau indexeur intermittent à came globoïdale PIC/PIM

compact

Plateaux indexeurs de forme compacte. Leur mécanisme à came globique ou globoïdale leur permet de s’adapter à tout type de besoin. Caractéristiques - Plateau intermittent compact: * Came globique dont le profil a reçu un traitement thermique assurant sa haute dureté de surface et sa grande ténacité interne, pour résister aux efforts dynamiques générés par le mouvement * Grand plateau de sortie à arbre creux * Sans jeu en position de repos * Blocage interne par la came à l’intérieur de l’unité d’indexage * Contrôle des accélérations et réduction des vibrations * Grande précision d’arrêt * Colonne centrale fixe avec grand creux traversant * Nombre d’arrêts : 2-3-4-5-6-8-10-12-16-20-24. Autres sur demande SPÉCIFICATIONS TECHNIQUES * Taille: 100 - 125 - 160 - 175 - 200 - 250 - 315 * Nombre d'arrêts: De 2 à 32+ * Angle d'indexage: De 180º à 330º * Charge axiale max. Admissible: De 15400 à 170600 N * Charge radiale max. Admissible: De 2000 à 18000 N * Couple de basculementmax. Admissible: De 282 à 6800 Nm * Répétabilité: De ± 0,009 - Ø150mm à ± 0,009 - Ø500mm * Précision: De ± 0,017 - Ø150mm à ± 0,017 - Ø500mm Leur mécanisme à came globique ou globoïdale leur permet de s’adapter à tout type de besoin. Voilà pourquoi ils sont très utilisés dans des secteurs variés tels que: machines de fabrication de verre, machines d’automatisation, packaging, textile... La construction de nos unités est entièrementmécanique et tous les éléments mobiles sont plongés dans un bain d’huile. Enconséquence, la maintenance est pratiquement inexistante.
