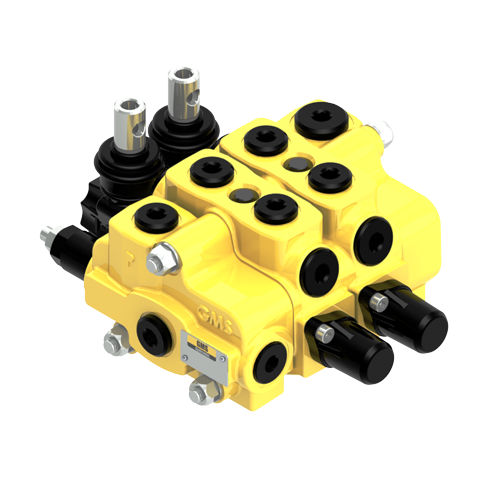

Distributeur hydraulique sectionnel 50L GS series
à tiroirà commande assistée

distributeur hydraulique sectionnel
distributeur hydraulique sectionnel
distributeur hydraulique sectionnel
distributeur hydraulique sectionnel
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
à tiroir
Commande
à commande assistée
Autres caractéristiques
sectionnel
Pression

315 bar
(4 569 psi)

Débit

50 l/min
(13 us gal/min)

Description

Les vannes sectionnelles, autrement dit les vannes de contrôle directionnel sectionnelles, sont très flexibles et disposent de diverses vannes auxiliaires telles que l'antichoc, l'anticavitation, le déchargeur électrohydraulique piloté, le déchargeur hydraulique piloté, etc. En général, les vannes sectionnelles sont équipées d'un clapet anti-retour pour chaque section de travail, soit de 1 à 12 sections avec des circuits hydrauliques à centre ouvert ou à centre fermé. Diverses sections sont utilisées ensemble, comme les vannes à circuit en série, en parallèle ou en tandem. Les vannes sectionnelles peuvent également comporter des sections intermédiaires de pompe et de réservoir. CONDITIONS DE TRAVAIL Ce catalogue présente les spécifications techniques et les diagrammes mesurés avec de l'huile minérale d'une viscosité de 46 mm2/s - 46cSt à une température de 40°C. Débit max : 70 l Contre-pression (max.) : sur l'orifice de sortie T 25 bar 360 psi Fuite interne A(B)®TDp=100 bar - 1450 psi fluide et vanne à 40°C : 3cm3/min.0.18 in3/min. Fluide hydraulique : Huile de base minérale Température du fluide : avec joints NBR de - 20° à 80°C avec joints FPM (VITON) de - 20° à 100°C Viscosité : plage de fonctionnement : de 15 à 75 mm2/s de 15 à 75 cSt Min. 12 mm2/s 12 cSt Max. 400 mm2/s 400 cSt Niveau maximal de contamination 19/16 - ISO 4406 Couple de serrage des tirants : (clé 13) 30 Nm 22 lbft

---
