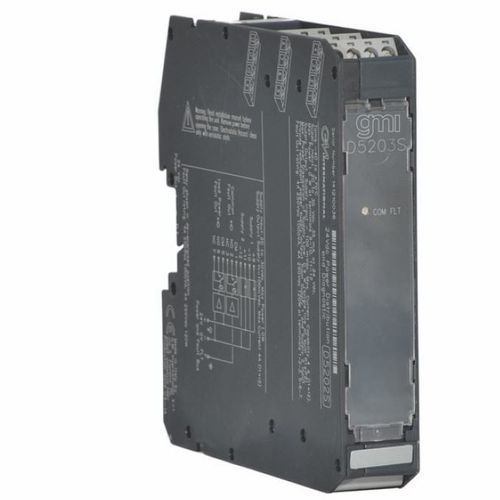

Outil de diagnostic D5203S

Module de diagnostic pour rail DINLe D5203 est utilisé pour répéter le signal de défaut commun du bus d'alimentation via un relais SPDT.Acquisition simplifiée des défauts de busCaractéristiques techniques :AlimentationType24 Vdc nom (18 à 30 Vdc), protégé contre l'inversion de polarité.Consommation électrique10 mA à 24 Vdc avec relais sous tension, typique.Dissipation de puissance0.25 W à 24 Vcc avec relais sous tension, typique.Connexionvia Power Bus.LEDdéfaut commun (rouge).FauteFaute cumuléeindication de défaut cumulatif (sur la présence d'un court-circuit ou d'un circuit ouvert pour n'importe quel module sur le bus).Signalisation des défautsun contact de relais NE SPDT sans tension (hors tension en cas de défaut).Matériel de contactAlliage Ag (sans Cd).Évaluation de contact4 A 250 Vac 1000 VA, 4 A 250 Vdc 120 W (charge résistive).Pouvoir de coupure en charge DC et ACreportez-vous au manuel d'instructions.Durée de vie mécanique / électrique5 * 10⁶ / 3 * 10⁴ opérations, typiques.Temps de fonctionnement/libération8/4 ms, typique.IsolationTension d'essaiGroupes de contacts relais/Alimentation 1.5 kV.Conditions environnementalesTempérature de fonctionnementlimites de température –40 à +70 °C.Température de stockagelimites de température –45 à +80 °C.MontageTypeRail DIN 35 mm avec bus d'alimentation.Poidsenviron 170 g.Connexionpar des borniers à vis déconnectables enfichables polarisés pour accueillir des terminaisons jusqu'à 2.5 mm² (13 AWG).DimensionsLargeur 22.5 mm, Profondeur 123 mm, Hauteur 120 mm.Statut : ACTIFCertifications et conformité :Déclaration de conformité CEM EAC (Communauté eurasienne)Certificat maritime DNV TAA00001U0 pour la série D5000Déclaration de conformité UE pour les relais D5000 pour zone sûreDéclaration de conformité Conformité G3Spécifications techniques (résumé) :Alimentation : 24 Vdc (18 à 30 Vdc)Consommation : 10 mA à 24 VdcDissipation : 0.25 W à 24 VdcSignalisation défaut : relais SPDT, contact sans tensionMatériau contact : Ag (sans Cd)Capacité contact : 4A 250Vac/250VdcDurée de vie : 5 millions (mécanique), 30 000 (électrique)Température de fonctionnement : -40 à +70°CMontage : Rail DIN 35 mmDimensions : 22.5 x 123 x 120 mmPoids : 170 g
