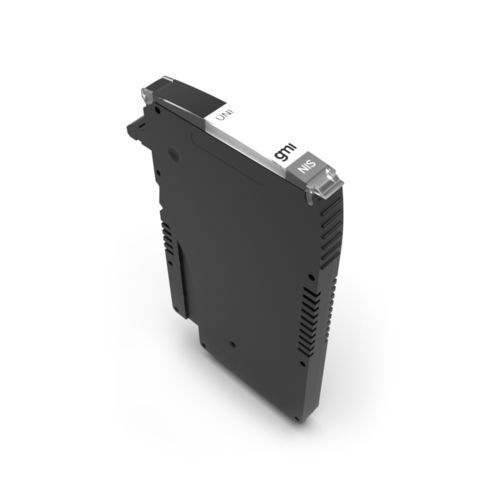

Transmetteur universel SIL2 X1-NIS-UNI-01-S

sur rail DIN

Le module Universal X1-NIS-UNI-01 est une interface à haute intégrité adaptée aux applications nécessitant un niveau SIL 3 ou SIL 2 (selon les applications) dans les systèmes de sécurité pour les industries à haut risque. Grâce à sa grande flexibilité, il peut interfacer des 4-20 mA actifs/passifs 2 fils (AI), des positionneurs intelligents (AO), des interrupteurs et des détecteurs de proximité (DI), ainsi que des électrovannes et d'autres dispositifs de contrôle de processus (DO). La communication HART® est prise en charge pour les transmetteurs actifs et passifs, ainsi que pour les I/P. Le module absorbe toujours du courant et la carte de terminaison permet de l'utiliser pour les boucles sources. La détection programmable de ligne et de charge en circuit ouvert/court-circuit et le défaut de courant hors plage sont également fournis. Le module s'adapte automatiquement à l'application, sans reprogrammation ; si nécessaire, il peut être recalibré à l'aide du logiciel de configuration. Pour faciliter les opérations de maintenance, les dispositifs de terrain peuvent être déconnectés grâce à un mécanisme d'insertion/extraction à deux positions. Ce produit nécessite une carte de terminaison dédiée.SIL 3/2 selon les applications / SC 3Installation en Zone 2 / Division 2Déconnexion de la boucle pour faciliter les opérations de maintenanceConvient aux applications AI, AO, DI et DO sans configurationCompatible avec HART® (boucles AI/AO passives et actives)Diagnostics programmables de court-circuit de ligne et de charge et de circuit ouvertDéfaut hors gamme avec seuils programmablesEtalonnage numérique disponible via le logiciel de configurationRésistance aux courts-circuits d'entrée et de sortieMise en miroir des défauts de champ sur la carte UNI DCS/PLCHaute précisionIsolation à trois ports, entrée/sortie/alimentationCaractéristiques techniques :AI Dissipation de puissance : 0.8 W (Tx pass.), 1,0 W (Tx act.) avec 20 mA, 24 V + 250 Ω out @ 24 Vdc, typique.AO Dissipation de puissance : 0.75 W avec 20 mA sur la sortie I/P. 24 Vdc, typique.DI Dissipation de puissance : 0.9 W avec entrée en court-circuit @ 24 Vdc, typique.DO Dissipation de puissance : 1.6 W avec 40 mA @ 24 Vdc, typique.Type d'alimentation du système : 24 Vdc nom (18 à 30 Vdc).AI Consommation de courant : 32 mA (Tx passif), 18 mA (Tx actif) avec 20 mA @ 24 Vdc, typique.AO Consommation de courant : 30 mA avec 20 mA sur la sortie I/P, typique.DI Consommation de courant : 30 mA avec entrée en court-circuit @ 24 Vdc, typique.DO Consommation de courant : 67 mA avec 40 mA à 24 Vdc, typique.Type d'entrée/sortie système : Courant 0 à 40 mA, en miroir du champ. Le module perd toujours du courant et la carte de terminaison étend son utilisation aux boucles sources.Temps de réponse : 5 ms.Tension minimale : 15 V (utilisation AI, DI, DO).Tension maximale : 30 V (toutes les applications).Type d'entrée/sortie sur le terrain : Les spécifications de l'interface de terrain dépendent des terminaux et de l'utilisation.Limitation de courant : 45 mA, typique, pour toutes les applications.AI : Courant 4 à 20 mA, Tx passif ou actif + HART.AI Tension de ligne Tx passive : 15,5 V minimum @ 20 mA.AI Chute de tension Tx active : 6,5 V maximum @ 20 mA.AO : Courant 4 à 20 mA + HART.AO Charge maximale : 600 Ω.DI : 8 V/1 kΩ typique, selon la norme NAMUR.DO : 0 à 40 mA, déclassement linéaire de 40 mA (60 °C) à 35 mA à (70 °C).DO Tension de sortie : 8,5 V minimum @ 40 mA.Type de défaut : Type de défaut : court-circuit de charge/ouverture avec limites réglables sur la tension, le courant et la résistance.Signalisation de défaut : défaut commun et miroir de défaut sur DCS/PLC IO.Performance Ref. Conditions : alimentation 24 V, charge 250 Ω, 23 ± 1 °C Tamb.Précision d'étalonnage : ≤ ± 20 µA.Précision de linéarité : ≤ ± 20 µA (4 à 20 mA), ± 60 µA (0 à 40 mA).Influence de la température : ≤ ± 2 µA/°C.Tension d'essai d'isolation : Entrée terrain/Sortie système 2,5 kV ; Entrée terrain/Sortie système 2,5 kV ; Entrée système/Sortie système 500 V.Température de fonctionnement : -40 à +70 °CTempérature de stockage : -45 à +80 °C.Type de montage : Sur carte de terminaison personnalisée.Poids : environ 50 g.Dimensions : Largeur 10 mm, Profondeur 80 mm, Hauteur 120 mm.
