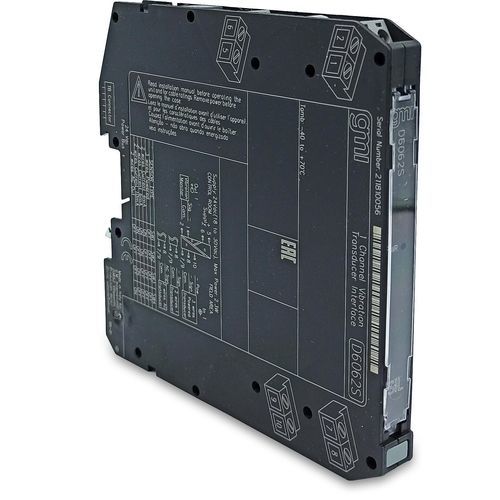

Transducteur sur rail DIN D6062S

SIL 2analogique

L'interface pour transducteurs de vibrations D6062S est une interface d'entrée analogique haute intégrité, adaptée aux applications exigeant un niveau SIL 2 dans les systèmes de sécurité des industries à haut risque. Elle fournit une alimentation CC flottante pour l'alimentation des transducteurs de vibrations, des accéléromètres ou des capteurs à 2 ou 3 fils, et reproduit la tension d'entrée du capteur dans un circuit totalement isolé afin de piloter des moniteurs ou des analyseurs de vibrations pour le contrôle et la supervision des machines tournantes.SIL2 / SC3Signal d'entrée/sortie de 0 à –20 VTransfert de signal à large bandeRésistant aux courts-circuits d'entrée et de sortieProgrammation facile par DIP SwitchHaute précisionIsolation à trois ports, entrée/sortie/alimentationCaractéristiques / Spécifications techniques :Alimentation :Tension : 24 Vdc nom (18 à 30 Vdc), protégé contre l'inversion de polarité.Consommation électrique : 90 mA à 24 Vdc avec une consommation de transducteur de 20 mA et une charge de sortie de 2 mA, typique.Dissipation de puissance : 2.0 W à 24 Vdc avec une consommation de transducteur de 20 mA et une charge de sortie de 2 mA, typique.Entrée :Type : 0 V à -20 V (impédance de 10 kΩ aux bornes 7-8 ou 8-9).Tension d'alimentation du capteur à 3 fils : plus de -22 V à 0 mA d'alimentation, plus de -17 V à 15 mA d'alimentation (courant limité à ≈ 23 mA).Tension d'alimentation du capteur à 2 fils : plus de -17 V avec alimentation à courant constant.Courant d'alimentation du capteur à 2 fils : sélectionnable à 4 mA, 6 mA ou 10 mA via un commutateur DIP interne.Sortie :Type : 0 à -20 V sur charge de 10 kΩ, avec résistance de sortie de 10 Ω.Temps de réponse : ≤ 10 µs (changement de pas de 10 à 90 %).Réponse en fréquence : DC jusqu'à 20 kHz avec une précision maximale de 1 dB.Performances :Réf. Conditions : Alimentation 24 V, charge 10 kΩ, température ambiante 23 ± 1 °CPrécision d'étalonnage : ≤ ± 0.1 % FRSPrécision de linéarité : ≤ ± 0.05 % FRSTemp. influence : ≤ ± 0.005 % sur zéro/étendue pour un changement de 1 °C.Isolation :Tension d'essai : Entrée/Sortie 1.5 kV ; Entrée/alimentation 1.5 kV ; Sortie/Alimentation 500 V.Conditions environnementales :Température de fonctionnement : –40 à +70 °CTempérature de stockage : –45 à +80 °CMontage :Type : Rail DIN 35 mm, avec ou sans bus d’alimentation ou sur platine en liaison avec automate.Poids : environ 125 g.Connexion : par des borniers à vis débrochables polarisés pour accepter des terminaisons jusqu'à 2.5 mm² (13 AWG).Dimensions : Largeur 12.5 mm, Profondeur 123 mm, Hauteur 120 mm.Nombre de voies : 1Statut : Actif
