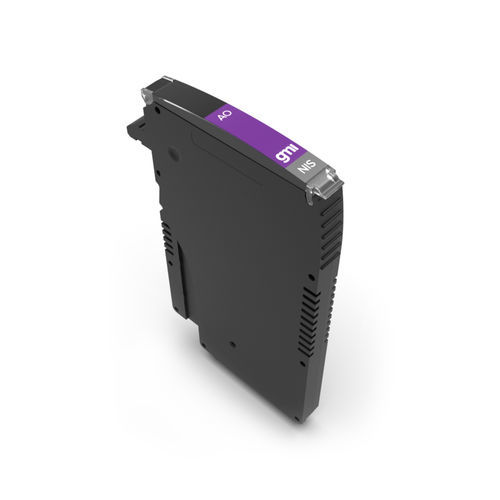

Conditionneur de signal analogique X1-NIS-AO-01-S

4-20 mAprogrammableisolé

Le module Isolating Driver X1-NIS-AO-01 est une interface de sortie analogique à haute intégrité adaptée aux applications nécessitant le niveau SIL 3 dans les systèmes de sécurité pour les industries à haut risque. Il isole et transfère un signal 4-20 mA d'un contrôleur situé en zone sûre vers une charge sur le terrain. Le circuit permet des signaux de communication bidirectionnels, pour les positionneurs intelligents HART®. La détection de ligne et de charge en circuit ouvert/court-circuit est assurée : le défaut sur le terrain est directement reflété sur la carte AO de l'API en tant que circuit ouvert et il est également signalé sur la ligne de défaut commune. Pour faciliter les opérations de maintenance, les dispositifs de terrain peuvent être déconnectés grâce à un mécanisme d'insertion/extraction à deux positions. Ce produit nécessite une carte de terminaison dédiée.SIL 3 / SC 3Installation en Zone 2 / Division 2Déconnexion de la boucle pour faciliter les opérations de maintenanceCompatible avec HART®Diagnostics programmables de court-circuit ouvert et de court-circuit de ligne et de chargeDéfaut hors plage avec seuils programmablesMiroir de défaut de champ sur la carte DCS/PLC IOHaute précisionIsolation à trois ports, entrée/sortie/alimentationCaractéristiques techniques:Dissipation d'énergie : 0.75 W @ 24 Vdc avec 20 mA sur la sortie I/P, typique.Tension d'alimentation du système : 24 Vdc nom (18 à 30 Vdc).Consommation de courant : 30 mA @ 24 Vdc avec 20 mA sur la sortie I/P, typique.Type d'entrée du système : Impédance de défaut d'entrée : 16 kΩ @ 24 Vdc (courant d'entrée 1,5 mA), typique.Type de sortie de champ : Courant 4 à 20 mA + HART.Charge maximale : 600 Ω.Temps de réponse : 5 ms.Type de défaut : Signalisation de défaut : défaut commun et miroir de défaut sur DCS/PLC IO.Conditions de référence de performance : alimentation 24 V, charge 250 Ω, 23 ± 1 °C Tamb.Précision d'étalonnage : ≤ ±20 µA.Précision de linéarité : ≤ ±20 µA.Influence de la température : ≤ ±2 µA/°C.Tension d'essai d'isolation : Sortie champ/entrée système 2,5 kV ; Sortie champ/alimentation système 2,5 kV ; Entrée système/alimentation système 500 V.Température de fonctionnement : -40 à +70 °C.Température de stockage : -45 à +80 °C.Type de montage : Sur carte de terminaison personnalisée.Poids : environ 50 g.Dimensions : Largeur 10 mm, Profondeur 80 mm, Hauteur 120 mm.
