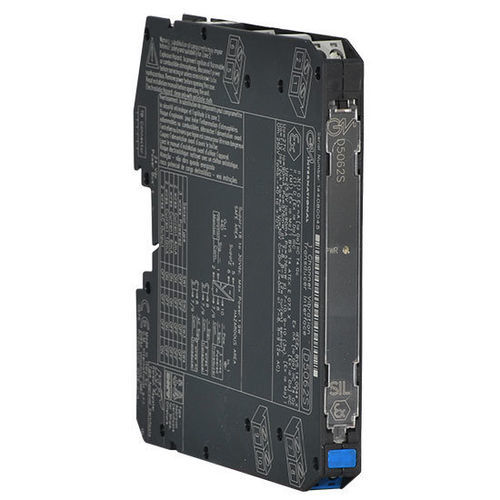

Convertisseur/isolateur analogique D5062S

de signalpour zone dangereusetotalement isolé

L'interface de transducteur de vibrations D5062S est une interface d'entrée analogique haute intégrité, adaptée aux applications exigeant un niveau SIL 2 dans les systèmes de sécurité des industries à haut risque. Elle fournit une alimentation continue entièrement flottante pour alimenter les transducteurs de vibrations, les accéléromètres ou les capteurs 2-3 fils situés en zone dangereuse, et reproduit la tension d'entrée du capteur dans un circuit totalement isolé situé en zone sûre pour piloter des moniteurs ou des analyseurs de vibrations à des fins de contrôle et de supervision des machines tournantes.SIL2 / SC3Entrée depuis Zone 0/Div. 1Installation en Zone 2/Div. 2Signal d'entrée/sortie de 0 à –20 VTransfert de signal à large bandeRésistant aux courts-circuits d'entrée et de sortieProgrammation facile par DIP SwitchHaute précisionIsolation à trois ports, entrée/sortie/alimentationCaractéristiques / Spécifications techniques :Alimentation : 24 Vdc nom (18 à 30 Vdc), protégé contre l'inversion de polarité. Consommation électrique : 90 mA à 24 Vdc avec une consommation de transducteur de 20 mA et une charge de sortie de 2 mA, typique. Dissipation de puissance : 2.0 W à 24 Vdc avec une consommation de transducteur de 20 mA et une charge de sortie de 2 mA, typique.Entrée : 0 V à -20 V (impédance de 10 kΩ aux bornes 7-8 ou 8-9). Tension d'alimentation du capteur à 3 fils : plus de -22 V à 0 mA d'alimentation, plus de -17 V à 15 mA d'alimentation (courant limité à ≈ 23 mA). Tension d'alimentation du capteur à 2 fils : plus de -17 V avec alimentation à courant constant. Courant d'alimentation du capteur à 2 fils : sélectionnable à 4 mA, 6 mA ou 10 mA via un commutateur DIP interne.Sortie : 0 à -20 V sur charge de 10 kΩ, avec résistance de sortie de 10 Ω. Temps de réponse : ≤ 10 µs (changement de pas de 10 à 90 %). Réponse en fréquence : DC jusqu'à 20 kHz avec une précision maximale de 1 dB.Performances : Réf. Conditions : Alimentation 24 V, charge 10 kΩ, température ambiante 23 ± 1 °C. Précision d'étalonnage : ≤ ± 0.1 % FRS. Précision de linéarité : ≤ ± 0.05 % FRS. Temp. influence : ≤ ± 0.005 % sur zéro/étendue pour un changement de 1 °C.Isolation : Tension d'essai : Entrée/Sortie IS 1.5 kV ; Entrée/Alimentation IS 1.5 kV ; Sortie/Alimentation 500 V.Conditions environnementales : Température de fonctionnement : –40 à +70 °C. Température de stockage : –45 à +80 °C.Description de sécurité : Appareils associés et matériel électrique anti-étincelles. Paramètres de sécurité : Uo = 27 V, Io = 90 mA, Po = 576 mW aux bornes 7-8-9-10. Ui = 30 V, Ci = 0 nF, Li = 0 nH aux bornes 7-8-9. Um = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °C.Montage : Rail DIN 35 mm, avec ou sans bus d’alimentation ou sur platine en liaison avec automate. Poids : environ 125 g. Connexion : par des borniers à vis débrochables polarisés pour accepter des terminaisons jusqu'à 2.5 mm² (13 AWG). Dimensions : Largeur 12.5 mm, Profondeur 123 mm, Hauteur 120 mm.Nombre de voies : 1Statut : Actif
