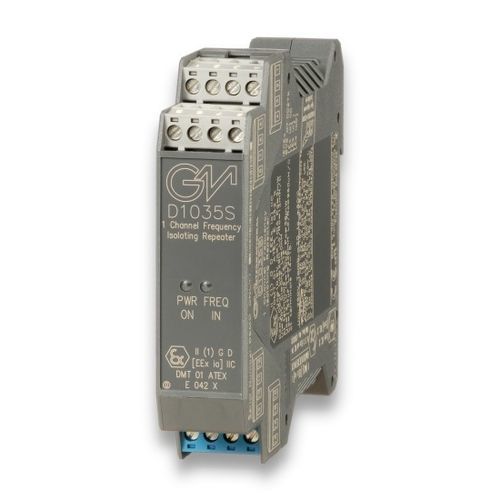

Répéteur de courant D1035S

isolésur rail DIN

Le répéteur de fréquence et d'impulsion D1035S pour rail DIN à un canal répète un signal de fréquence de bas niveau provenant d'un capteur magnétique, d'un contact, d'un capteur de proximité, d'un capteur à transistor à collecteur ouvert, d'un CMOS TTL situé dans une zone dangereuse, en un signal d'impulsion pour piloter une charge dans une zone sûre.Entrée de la zone 0 (zone 20), division 1, installation dans la zone 2, division 2.capteur magnétique ou de proximité.plage de fréquence d'entrée de 0 à 50 KHz.isolation à trois ports, entrée/sortie/alimentation.compatibilité CEM selon EN61000-6-2, EN61000-6-4.programmable sur site par commutateur DIP.250 Vrms (Um) max. autorisée pour les instruments associés à la barrière.Spécifications techniques:Alimentation : 12-24 Vdc nom (10 à 30 Vdc), protégé contre l'inversion de polarité, ondulation dans les limites de tension ≤ 5 Vpp.Consommation de courant : 40 mA @24 V avec transistor de sortie sous tension.Dissipation de puissance : 1.0 W avec une tension d'alimentation de 24 V et le transistor de sortie sous tension.Consommation maximale : à une tension d'alimentation de 30 V, transistor de sortie sous tension, 1,2 W.Type d'entrée : capteur magnétique, contact, proximité selon EN60947-5-6, transistor à collecteur ouvert pour les signaux de fréquence jusqu'à 50 KHz, TTL CMOS.Plage d'entrée : 0 à 50 KHz maximum.Sensibilité du capteur magnétique : ≥ 20 mVpp jusqu'à 100 Hz d'entrée, ≥ 50 mVpp jusqu'à 1 KHz, ≥ 100 mVpp jusqu'à 5 KHz, ≥ 500 mVpp jusqu'à 20 KHz, ≥ 1 Vpp jusqu'à 50 KHz.Niveaux de courant de commutation : ON ≥ 2,1 mA, OFF ≤ 1,2 mA, courant de commutation ≈ 1,65 mA ± 0,2 mA d'hystérésis (pour entrée de proximité ou transistor)Source équivalente d'entrée : 8 V 1 KΩ typique (8 V à vide, 8 mA en court-circuit).Type de sortie : SPST optocouplé transistor à collecteur ouvert sans tension.Puissance de collecteur ouvert : 100 mA à 35 V (chute de tension ≤ 1,5 V).Courant de fuite : ≤ 50 µA à 35 V.Réponse en fréquence : 50 KHz maximum.Tension d'essai d'isolement : I.S. In/Out 1,5 KV ; I.S. In/Supply 1,5 KV ; Out/Supply 500 V.Limites de température de fonctionnement : -20 à +60 °C, humidité relative max 90% sans condensation, jusqu'à 35 °C.Limites de température de stockage : -45 à +80 °C.Paramètres de sécurité : Uo/Voc = 10,9 V, Io/Isc = 1,1 mA, Po/Po = 3 mW aux bornes 13-16. Uo/Voc = 15,5 V, Io/Isc = 13 mA, Po/Po = 48 mW aux bornes 14-15. Uo/Voc = 10,9 V, Io/Isc = 23 mA, Po/Po = 60 mW aux bornes 15-16. Ui/Vmax = 30 V, Ci = 0 nF, Li = 0 nH aux bornes 13-16. Um = 250 Vrms, -20 °C ≤ Ta ≤ 60 °C.Montage : EN/IEC60715 TH 35 Rail-DIN.Poids : environ 145 g.Connexion : par borniers à vis débrochables polarisés pour accueillir des terminaisons jusqu'à 2,5 mm².Emplacement : Zone de sécurité / emplacements non dangereux ou Zone 2, Groupe IIC T4, Classe I, Division 2, Groupes A, B, C, D Code de température T4 et Classe I, Zone 2, Groupe IIC, IIB, IIA T4.Indice de protection : IP 20.Dimensions : Largeur 22,5 mm, Profondeur 99 mm, Hauteur 114,5 mm.Canaux : 1État : ACTIF
