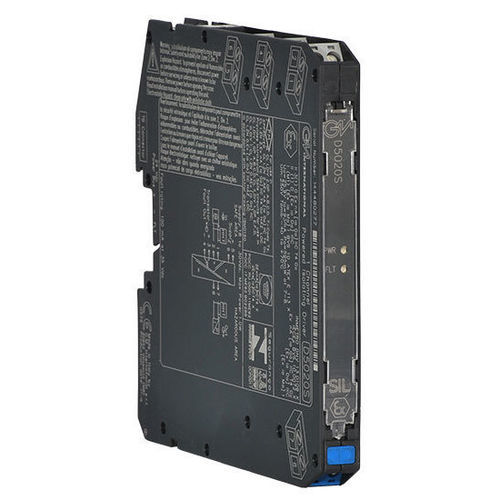

Conditionneur de signal analogique D5020S

4-20 mAisolésur rail DIN

Le module Isolating Driver D5020 est une interface de sortie analogique à haute intégrité adaptée aux applications nécessitant le niveau SIL 2 dans les systèmes liés à la sécurité pour les industries à haut risque. Il isole et transfère un signal 4-20 mA d'un contrôleur situé en zone sûre vers une charge en zone dangereuse. Il possède une capacité de sortie élevée combinée à une faible chute sur ses bornes d'entrée. Le circuit permet des signaux de communication bidirectionnels, pour les positionneurs intelligents HART®. Une détection d'ouverture/court-circuit de ligne et de charge est fournie : le défaut sur le terrain est directement reflété sur l'AO du PLC et il est également signalé en ouvrant la sortie de défaut.SIL2 / SC3Sortie vers Zone 0/Div. 1Installation en Zone 2/Div. 2Entrée 4-20 mA, signal de sortieCompatibilité HART®Détection de court-circuit/circuit ouvert de ligne et de chargeMise en miroir des défauts de terrain vers l'AO de l'automateProgrammation facile par DIP SwitchHaute précisionIsolation à trois ports, entrée/sortie/alimentationCaractéristiques / Spécifications techniques :Alimentation : 24 Vdc nom (18 à 30 Vdc), protégé contre l'inversion de polaritéConsommation électrique : 35 mA à 24 Vcc avec sortie 20 mA sur une charge de 500 Ω, typiqueDissipation de puissance : 0.65 W à 24 Vcc avec sortie 20 mA sur une charge de 500 Ω, typiqueEntrée : 4 à 20 mA avec une chute de tension ≤ 2.5 V, protection contre l'inversion de polarité en fonctionnement normal, impédance ≥ 5 kΩ (≈ 2 mA descendant de 10 à 30 Vdc) lorsqu'une condition de défaut est détectéeSortie : 4 à 20 mA, au max. Charge de 700 ΩTemps de réponse : 25 ms (changement par pas de 0 à 100 %)Détection de défaut : Détection de circuit ouvert ou de court-circuit sur les appareils de terrain et le câblage ; la détection de court-circuit peut être désactivée via un dip-switchSortie courte : résistance de charge < 50 Ω ou < 100 Ω sélectionnable par dip-switch (forçage ≈ 2 mA pour détection de défaut)Sortie ouverte : résistance de charge > (21 V / Courant de boucle) -300 Ω (par exemple, si Courant de boucle = 20 mA : résistance de charge > (21 V / 20 mA) -300 Ω = 750 Ω)Signalisation des défauts : Transistor à collecteur ouvert optocouplé NE SPST sans tension (sortie hors tension en cas de défaut)Classement collecteur ouvert/vidange : 100 mA @ 35 Vdc (chute de tension ≤ 1.5 V)Courant de fuite : ≤ 50 μA à 35 VccTemps de réponse défaut : ≤ 30 millisecondesPrécision d'étalonnage : ≤ ± 0.1 % FSRPrécision de linéarité : ≤ ± 0.1 % FSRInfluence température : ≤ ± 0.01 % FSR sur zéro/étendue pour un changement de 1 °CTension d'essai : IS Sortie/Entrée 2.5 kV ; Sortie IS/alimentation 2.5 kV ; IS Sortie/Défaut 2.5 kV ; Sortie IS/Sortie IS 500 V ; Entrée/Alimentation 500 V ; Entrée/In 500 V ; Défaut/In 500 V ; Défaut/Alimentation 500 V ; Défaut/Défaut 500 VTempérature de fonctionnement : –40 à +70 °CTempérature de stockage : –45 à +80 °CÉquipement : Appareils associés et matériel électrique anti-étincellesParamètres de sécurité : Uo = 25.9 V, Io = 93 mA, Po = 595 mW aux bornes 7-8, 9-10. Um = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °CMontage : Rail DIN 35 mm, avec ou sans bus d’alimentation ou sur platine en liaison avec automatePoids : environ 130 gConnexion : par borniers à vis débrochables polarisés pour recevoir des terminaisons jusqu'à 2.5 mm² (13 AWG)Dimensions : Largeur 12.5 mm, Profondeur 123 mm, Hauteur 120 mmNombre de voies : 1Statut : Actif
