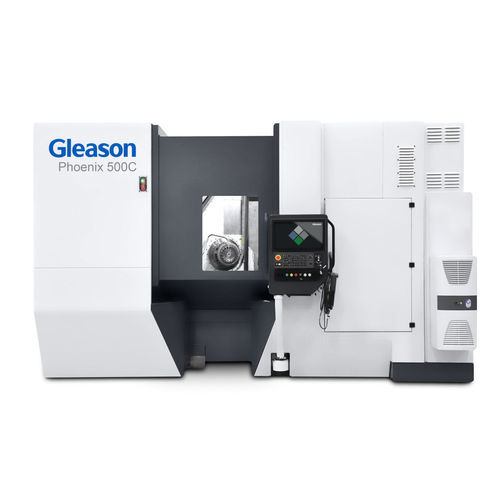

Machine à tailler les engrenages CNC Phoenix® 500C

horizontalpour engrenage conique

Présentation
La tailleuse d'engrenages coniques Phoenix® 500C de Gleason a été conçue pour apporter vitesse, flexibilité et facilité d'utilisation à la production de volumes moyens et élevés d'engrenages coniques de précision pour camions, bus et applications de dimensions similaires.

Polyvalence et types d'engrenages
La 500C peut produire une large gamme d'engrenages coniques et de composants associés.

Types d'engrenages produits

• Engrenages coniques droits
• Denture bombée
• Super Reduction Hypoid (SRH)
• Zerol®
• Engrenages en spirale
• Engrenages hypoïdes
• Accouplements et engrenages coniques droits avec moyeu avant

Vitesse et productivité
La conception rapproche l'outil et la pièce à usiner, ce qui réduit les mouvements, accélère les temps d'usinage et permet des temps chip-to-chip très courts pour une productivité élevée.

Stiffness statique et dynamique
La conception des colonnes et des glissières assure une grande rigidité statique et dynamique. Les rails et vis à billes sont protégés et les composants sont robustes et de précision pour répondre aux exigences de production élevées.

Chanfreinage intégré
Le chanfreinage en série du pied est disponible en option et est protégé pendant l'usinage des engrenages.

Réduction des temps non productifs
L'automatisation robotique flexible permet des temps de changement de pièce exceptionnellement faibles et facilite le chargement/déchargement de pièces jusqu'à 150 kg.

Automatisation intégrée
Disponible avec les solutions Gleason de chariots empilables et d'automatisation palettisée. Des processus complémentaires peuvent être intégrés en ligne : marquage laser, chanfreinage/ébavurage, lavage et contrôle/inspection.

Commandes et logiciel
Proposée avec commandes CNC modernes (Fanuc 30i ou Siemens 840D) et le logiciel machine GEMS pour une configuration simple, une exploitation intuitive et des capacités réseau. GEMS est disponible sur site ou en cloud pour conception, optimisation et surveillance à distance.

Ergonomie et maintenance
La hauteur opérateur est alignée avec la tête de taillage et la pièce, offrant un accès facile à la zone de travail sans plateforme, ce qui simplifie l'utilisation et la maintenance courante.

Caractéristiques / spécifications techniques

• Modèle : Phoenix® 500C
• Diamètre pièce, max. : 500 mm
• Nombre de dents : 1–300
• Diamètre outil (FM), max. : 14"
• Rayon outil (FH), max. : 210 mm
• Manipulation des pièces (avec automatisation robotique) : jusqu'à 150 kg
• Types d'engrenages pris en charge : coniques droits, bombés, SRH, Zerol®, spirale, hypoïde, accouplements
• Options d'automatisation : chariots empilables, palettisation, marquage laser, chanfreinage/ébavurage, lavage, contrôle/inspection
• Commandes : Fanuc 30i ou Siemens 840D (option)
• Logiciel : GEMS (sur site ou cloud) pour conception, optimisation et intégration réseau
