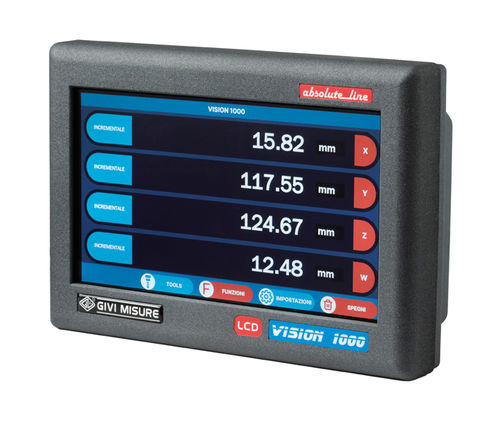

IHM à écran tactile VI 1000à montage affleurantmonté sur panneauxTFT LCD
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Interface
- à écran tactile
- Montage
- à montage affleurant, monté sur panneaux
- Type d'écran
- TFT LCD, LCD couleur
- Connectivité
- RS-232, CAN Bus
- Autres caractéristiques
- compact, 4 axes
- Applications
- pour système CNC
- Taille d'écran
25,7 cm
(10,1 in)
Description
Courte description
Modèles / Accessoires (aperçu)
Fonctions principales
Caractéristiques techniques
- Afficheur numérique multiaxes entièrement tactile (DRO) au design compact et fonctionnel, pour systèmes à codeurs absolus et incrémentaux.
- Interface graphique intuitive pour assister l’opérateur et faciliter l’accès aux fonctions.
- Logiciel universel compatible avec différents types de machines-outils.
- Écran tactile TFT couleur 10,1" permettant l’affichage jusqu’à 4 axes.
- Options de montage en encastrement (sur panneau) et possibilités de raccordement à des unités distantes.
Modèles / Accessoires (aperçu)
- VI 1000 - Afficheur LCD couleur à écran tactile
- RB 900 I/O - Unité distante numérique : jusqu’à 8 sorties relais
- RB 900 CSS - Unité distante analogique : sortie vitesse de coupe constante
Fonctions principales
- Affichage de position absolue
- Calcul du point milieu / centre
- Comptage absolu ou incrémental
- Référence zéro de la règle
- Réinitialisation d’axe
- Préréglage de position
- Conversion mm/pouces
- Pas constant
- Couplage d’axes
- Fonction bride circulaire
- Conversion rayon/diamètre
- Facteur d’échelle
- Correction linéaire
- Calcul d’inclinaison (taper)
- Calcul du poids matière
- Calcul de vitesse
- Calcul de filetage
- Affichage vitesse des axes
- Gestion des outils
- Gestion des origines
- Inversion du sens de comptage
- Résolution variable
- Désactivation de la référence
- Désactivation d’axes
- Sélection de la langue
- Informations instrument
Caractéristiques techniques
- Affichage : écran tactile TFT 10,1" couleur ; affichage jusqu’à 4 axes.
- Signaux d’entrée : codeurs absolus (SSI – BiSS unidirectionnel) et codeurs incrémentaux.
- Signal absolu standard : RS-422 (Clock+, Clock-, Data+, Data-).
- Résolution : jusqu’à 0,01 μm.
- Référence : lecture d’index de référence codés ; fonctions de référence zéro et reset/preset d’axe.
- Interfaces : interface CAN et sortie série RS-232.
- Support d’unités distantes : unité distante numérique (jusqu’à 8 sorties relais) ou unité distante analogique (vitesse de coupe constante).
- Option : version encastrable (montage panneau) disponible.
- Logiciel : logiciel universel pour machines-outils avec interface graphique intuitive et fonctions dédiées pour conversions, calculs et gestion des axes.
