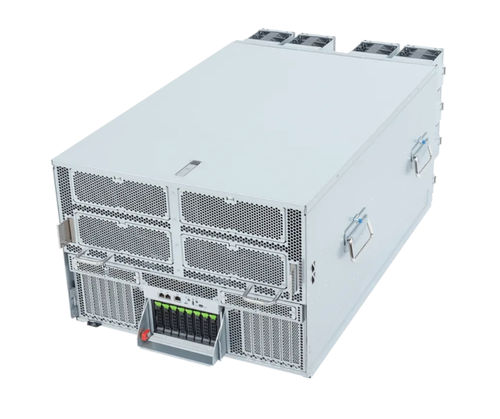

Serveur de stockage TO86-SX1-AA04

de réseaude calculGPU

Famille de produits
Serveur GPU ORV3 - Intel® Xeon® 6700/6500 - 8OU DP AMD Instinct™ MI355X

Points forts

• 8 x GPU AMD Instinct™ MI355X au format OAM
• Processeurs Dual Intel® Xeon® série 6700/6500 (double socket)
• Mémoire DDR5 RDIMM / MRDIMM 8 canaux, 32 emplacements DIMM (RDIMM jusqu'à 6400 MT/s 1DPC / MRDIMM jusqu'à 8000 MT/s sur certains SKU)
• 2 x ports LAN 10 Gb/s (Intel® X710-AT2) plus 1 x LAN de gestion 10/100/1000 Mb/s
• 1 x M.2 PCIe Gen5 x4 (2280/22110)
• 8 baies frontales hot-swap 2,5" Gen5 NVMe
• 12 emplacements d'extension FHHL PCIe Gen5 x16 (via PEX89104 / PEX89048)
• Solution d'alimentation bus-bar 48 V à 54 V (architecture d'alimentation OCP bus-bar)

Technologies clés et avantages de la plateforme

• Conception conforme à OCP ORV3 / Open Rack V3 permettant une architecture bus-bar d'alimentation au niveau du rack et une approche PSU centralisée
• Conçu pour le calcul GPU haute densité (architecture serveur GPU ORV3 avec plateaux GPU OAM modulaires)
• Prise en charge des fonctions de la plateforme Intel Xeon 6 : P-cores et E-cores, PCIe 5.0, CXL 2.0 (selon SKU/QVL), prise en charge MRDIMM (certains SKU)
• Optimisations thermiques et de maintenabilité pour conception de rack allée froide/allée chaude (maintenance par accès frontal, remplacements sans outil)
• Fonctionnalités de gestion serveur GIGABYTE pour une administration efficace et une opération continue

Contenu / Référence de commande

• Numéro de commande (barebone avec module AMD) : 6NTO86SX1UR000AA04*
• Référence carte mère : 9MSJ4GD0DR-000*
• Carte backplane : 9CBPG086NR-00*
• Options carte E/S : 9COFP332NR-00* / 9COFP340NR-00*

Remarques supplémentaires

• La prise en charge MRDIMM et les fréquences mémoire dépendent des SKU spécifiques de processeurs Intel® Xeon® 6 (MRDIMM pris en charge uniquement sur certains SKU P-core, configuration 1DPC)
• La prise en charge des périphériques CXL varie selon le produit et doit être validée par la QVL
• Certaines fonctions PCIe ou mémoire peuvent être indisponibles si un seul CPU est installé

Caractéristiques / spécifications techniques

• Nom du modèle : TO86-SX1-AA04
• Marque : GIGABYTE
• Dimensions (LxHxP, mm) : 537 x 380.5 x 853 (8OU)
• Carte mère : MSJ4-GD0
• CPU : Double Intel® Xeon® série 6700 ou 6500 ; double processeur, TDP jusqu'à 350 W (Si un seul CPU est installé, certaines fonctions PCIe ou mémoire peuvent être indisponibles)
• Socket : 2 x LGA 4710 (Socket E2)
• Chipset : System on Chip
• Mémoire : 32 emplacements DIMM ; prise en charge DDR5 RDIMM / MRDIMM ; 8 canaux mémoire par processeur ; RDIMM : jusqu'à 6400 MT/s (1DPC), 5200 MT/s (2DPC) ; MRDIMM : jusqu'à 8000 MT/s (certains SKU)
• LAN : Carte I/O frontale : 2 x 10 Gb/s LAN (Intel® X710-AT2) avec prise en charge NCSI ; 1 x LAN de gestion 10/100/1000 Mb/s
• Vidéo : ASPEED AST2600 intégré (1 x Mini-DP)
• Stockage : Front hot-swap : 8 x 2,5" Gen5 NVMe (NVMe via PEX89104) ; M.2 interne : 1 x M.2 (2280/22110) PCIe Gen5 x4 depuis CPU_1
• GPU modulaire : 8 x GPU AMD Instinct™ MI355X OAM
• Emplacements d'extension PCIe : 8 x FHHL x16 (Gen5 x16) depuis PEX89104 ; 4 x FHHL x16 (Gen5 x16) depuis PEX89048
• Front I/O (carte I/O) : 1 x USB 3.2 Gen1 (Type-C) ; 1 x Micro USB pour BMC UART ; 1 x Mini-DP ; 2 x RJ45 ; 1 x MLAN ; bouton d'alimentation avec LED ; bouton ID avec LED ; bouton Reset ; LED d'état système
• Modules de sécurité : 1 x connecteur TPM (SPI) - kit TPM 2.0 optionnel CTM010 ; 1 x connecteur PRoT (activé uniquement sur SKU RoT)
• Ventilateurs système : Carte mère : 4 x 92x92x38 mm ; plateau GPU : 12 x 92x92x76 mm
• Propriétés d'exploitation : Température de fonctionnement 10°C à 35°C ; humidité de fonctionnement 8% à 80% (sans condensation) ; température hors fonctionnement -40°C à 60°C ; humidité hors fonctionnement 20% à 95% (sans condensation)
• Dimensions emballage : 1300 x 800 x 650 mm
• Contenu de l'emballage : 1 x TO86-SX1-AA04 ; 2 x dissipateurs CPU ; 4 x carriers
• Numéros de pièce : Barebone avec module AMD : 6NTO86SX1UR000AA04* ; Carte mère : 9MSJ4GD0DR-000* ; Backplane CBPG086 : 9CBPG086NR-00* ; Cartes I/O : 9COFP332NR-00*, 9COFP340NR-00*
