Serveur de stockage B683-Z80-AAS1

de réseaude calcullame

Aperçu

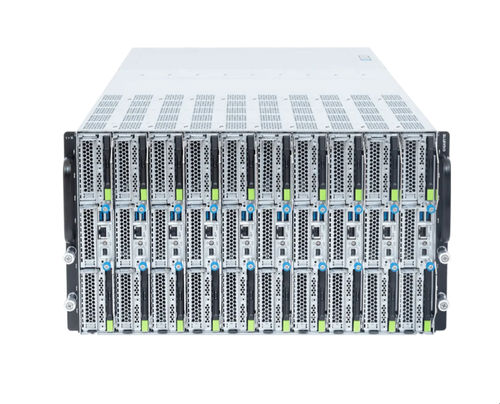

Le GIGABYTE B683-Z80-AAS1 est un serveur lame front-access 6U à 10 nœuds conçu pour les déploiements industriels et data centers haute densité. Optimisé pour les processeurs AMD EPYC™ 9005 (socket SP5) et compatible avec AMD EPYC™ 9004 via activation OEM/MAJ BIOS, la plateforme prend en charge des nœuds à double processeur et des stockages NVMe hautes performances pour HPC, cloud privé/hybride et environnements réseau.

Détails plateforme / processeur

• Prend en charge les processeurs AMD EPYC™ 9005 (5e génération, socket SP5) et AMD EPYC™ 9004 avec activation OEM et mise à jour BIOS si nécessaire.
• Améliorations de la plateforme SP5 : gravure 3 nm, jusqu'à 192 cœurs par CPU, jusqu'à 512 Mo de cache L3 et prise en charge CXL 2.0 pour des architectures de calcul désagrégées.

Points forts

• Châssis 6U 10 nœuds accès frontal offrant une densité de calcul élevée par U.
• Double processeur AMD EPYC™ 9005/9004 par nœud (TDP jusqu'à 500W).
• 24 emplacements DIMM par nœud (12 canaux DDR5 RDIMM par processeur) — EPYC™ 9005 : jusqu'à DDR5-6400 ; EPYC™ 9004 : jusqu'à DDR5-4800.
• 2 x baies NVMe E3.S Gen5 hot-swap par nœud (accès frontal).
• 2 x slots PCIe Gen5 x16 low-profile par nœud (riser x2 : un x16 depuis CPU_0 et un x16 depuis CPU_1).
• 10 alimentations redondantes 3200W 80 PLUS Titanium (le système nécessite un cordon C19 ; cordons non inclus).
• Gestion intégrée : ASPEED AST2600 pour la vidéo, LAN de gestion châssis (CMC) avec port MLAN frontal par nœud ; topologies anneau bidirectionnel ou étoile avec détection IP automatique pour une gestion cluster résiliente.
• Efficacité énergétique : contrôle automatique des ventilateurs et fonctionnalité de cold redundancy pour améliorer l'efficacité des PSU en faible charge.

Applications produit
Conçu pour clusters HPC, appliances réseau et fermes de serveurs cloud privé/hybride nécessitant une densité de calcul maximale, une large bande passante mémoire et des E/S NVMe rapides. Plateforme adaptée aux charges exigeant grand nombre de cœurs, débit mémoire élevé et stockage NVMe haute performance.

Commande
Référence (barebone) : 6NB683Z80DR000ACS1*

Caractéristiques techniques

• Dimensions (LxHxP, mm) : 447 x 262.3 x 900 (6U 10 nœuds accès frontal)
• Carte mère : MZ83-HD3
• CPU : AMD EPYC™ 9005 et AMD EPYC™ 9004 ; double processeur par nœud (TDP jusqu'à 500W). Certaines fonctions PCIe/mémoire peuvent être limitées en mono-CPU.
• Socket : 20 x LGA 6096 · Socket SP5
• Chipset : System on Chip
• Mémoire : 24 emplacements DIMM par nœud · prise en charge DDR5 RDIMM · 12 canaux par processeur · EPYC™ 9005 : jusqu'à 6400 MT/s ; EPYC™ 9004 : jusqu'à 4800 MT/s
• LAN : Avant : 1 x LAN de gestion 10/100/1000 Mbps par nœud · Arrière (carte MLAN) : 2 x ports CMC. Remarque : activer STP sur les switches pour topologie en anneau.
• Vidéo : Intégré ASPEED® AST2600 · 1 x Mini-DP par nœud
• Stockage : Hot-swap frontal : 2 x E3.S Gen5 NVMe par nœud (connectés depuis CPU_0)
• Expansion PCIe : Riser card x2 : 1 x LP x16 (Gen5 x16) par nœud depuis CPU_0 ; 1 x LP x16 (Gen5 x16) par nœud depuis CPU_1
• E/S frontales (par nœud) : 2 x USB 3.2 Gen1 (Type-A) ; 1 x Mini-DP ; 1 x MLAN ; 1 x bouton Power avec LED ; LED statut système ; LED ID
• E/S arrière (carte MLAN) : 2 x ports CMC ; 1 x LED statut CMC
• Modules de sécurité : 1 x header TPM (SPI) par nœud · Kit TPM2.0 optionnel : CTM012
• Alimentation : 10 x PSUs redondants 3200W 80 PLUS Titanium. Entrée AC : 100-127V~/16A ; 200-220V~/16A ; 220-240V~/16A. Entrée DC (Chine uniquement) : 240Vdc/16A. Nécessite cordon C19 (non inclus).
• Ventilateurs : 10 x 80 x 80 x 80 mm
• Conditions de fonctionnement : Température opérationnelle : 10°C à 25°C · Humidité opérationnelle : 8% à 80% non condensante · Température non-op : -40°C à 60°C · Humidité non-op : 20% à 95% non condensante
• Poids : Poids net : 37 kg · Poids brut : 39 kg
• Dimensions emballage : 1300 x 800 x 533 mm
• Contenu emballage : 1 x B683-Z80-AAS1 · 20 x radiateurs CPU · 1 x câble Mini-DP vers D-Sub · 1 x kit rail en L
• Références : Barebone : 6NB683Z80DR000ACS1*
