Chaudière d'eau chaude HGV and HGV-W

à vapeurélectriqueà gaz

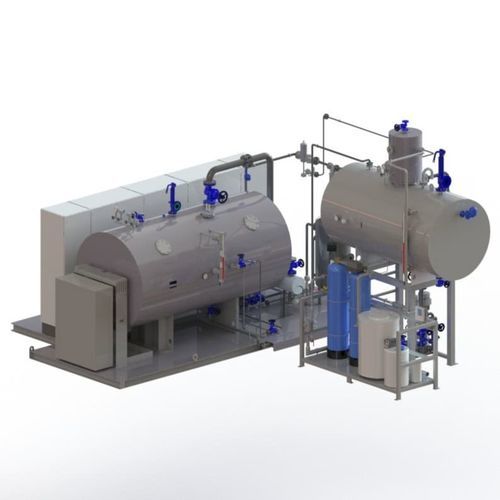

Chaudières à vapeur et à eau chaude de grande capacité (jusqu'à 10 MW pour la vapeur et 30 MW pour l'eau chaude). Systèmes complets comprenant le réservoir d'alimentation, les systèmes de purge, l'armoire électrique et le panneau de commande, le tout monté sur un SKID.Gamme HGV - Chaudières à vapeurLa conversion de l'énergie électrique en chaleur est de plus en plus courante. Grâce à l'augmentation des installations d'énergie renouvelable, il y a des moments de la journée où l'électricité excédentaire est produite à un coût très bas. Ce surplus peut être converti en énergie thermique avec des systèmes dits "PowertoHeat".La gamme de chaudières HGV spécialement fabriquée pour le transfert de chaleur peut produire jusqu'à 10 000kg/heure de vapeur à 16 bar.Plug and play : montée sur SKIDS pour une installation facile sur siteLe fonctionnement électrique ne nécessite pas d'alimentation en gaz/mazout ou de système de cheminéeJusqu'à 10MW et 15 barBasse et moyenne tensionPanneau de contrôle avec visualisation du système, diverses interfaces avec les systèmes de gestion de bâtiment existants (BMS)Conception et fabrication selon PED 2014/68/EC ou ASME Sect. VIII Div. 1Éléments inclus dans un système de vapeur propre de grande capacité:Générateur de vapeur propre : Chaudière à vapeur propre en acier inoxydable de haute qualité AISI 316.Système de purge : Système de purge : lavage du fond de la chaudière où s'accumulent les sédiments.Contrôle du niveau : Par la conductivité de l'eau. Si la valeur est trop élevée, la vanne s'ouvre jusqu'à ce que la valeur mesurée descende en dessous du point de consigne.Contrôle de la pression : La pression sera réglée mécaniquement (au moyen d'une vanne de régulation de pression mécanique) ou électriquement au moyen d'un transmetteur de pression (panneau de commande) et d'une vanne à commande électrique.Alimentation en vapeur : Vapeur propre produite par le générateur de vapeur.Fermenteur de 500 litres : Accumulation de l'eau d'alimentation de la chaudière. Il sert également de collecteur de condensats. Il comprend un système de préchauffage de l'eau.Système d'évacuation de l'eau excédentaire dans le réservoirBride de chauffage pour éléments chauffants électriquesSystème de refroidissementContrôle du niveau d'eau : Un système de contrôle du niveau d'eau est nécessaire. Une protection contre les niveaux d'eau haut et bas est installée.Préchauffage de l'eau : Pour protéger la chaudière contre les grandes différences de température et les contraintes thermiques, l'eau d'alimentation doit être préchauffée par injection de vapeur.Vidange : Pour vider le réservoir.Raccordement à l'alimentation en eau : Pour alimenter les pompes à eau et les chaudières.Retour de condensation : Il recueille le condensat provenant de différents éléments, par exemple les points d'évacuation des conduites de vapeur ou les échangeurs de chaleur.Refroidisseur par soufflage : Pour refroidir l'eau chaude des purges.Refroidisseur d'échantillons d'eau : Pour l'analyse quotidienne de l'eau de la chaudière : Pompe centrifuge multicellulaire verticale alimentant le générateur de vapeur. La pompe est conçue en fonction de la pression de vapeur maximale et de la capacité de débit de la chaudière à vapeur : Avec régulation indépendante de la production de vapeur et contrôle des dispositifs de sécurité.Gamme HGV - Tableau techniqueModèle No.Capacité (kg/h)Puissance nominale (kW @ 10bar)Pression de fonctionnement (bar(g))Dimensions approximatives (mm)Tension secteur / FréquenceHGV-2502501406/10/163200 x 1500 x 20003 PH 400V/690V - 50Hz/60HzHGV-5005002806/10/163750 x 1500x 23003 PH 400V/690V - 50Hz/60HzHGV-7507504206/10/164200 x 1500 x 25003 PH 400V/690V - 50Hz/60HzHGV-100010005606/10/164500 x 1500 x 26003 PH 400V/690V - 50Hz/60HzHGV-150015008356/10/165000 x 1750 x 32003 PH 400V/690V - 50Hz/60HzHGV-2000200011206/10/165500 x 1750 x 35003 PH 400V/690V - 50Hz/60HzHGV-2500250013956/10/166000 x 2000 x 38003 PH 400V/690V - 50Hz/60HzHGV-3000300016706/10/16sur demande3 PH 400V/690V - 50Hz/60HzHGV-4000400022406/10/16sur demande3 PH 400V/690V - 50Hz/60HzHGV-5000500027906/10/16sur demande3 PH 400V/690V - 50Hz/60HzHGV-6000600033406/10/16on request3 PH 690V - 50Hz/60HzHGV-7500750044806/10/16on request3 PH 690V - 50Hz/60HzHGV-100001000055806/10/16on request3 PH 690V - 50Hz/60HzHGV - Gamme W - Eau chaudeProduction d'eau chaude au moyen de résistances électriques. La température souhaitée de l'eau chaude est contrôlée par un microprocesseur.Fabriqué avec des résistances électriquesJusqu'à 30MPanneau de contrôle numérique avec écran qui s'intègre dans les systèmes de gestion des bâtiments (BMS)Convient pour le chauffage, le chauffage urbain et la production d'eau chaude sanitaireHGV - Gamme W - Tableau techniqueNo de modèle.Capacité (litres)Puissance nominale (kW)Débit d'eau (m3/h) Delta T = 20 KDimensions approximatives (mm)Tension secteur / FréquenceHGV W-75215723.091400 x 1000 x 18003 PH 400V/690V - 50Hz/60HzHGV W-1003501084.641400 x 1000 x 18003 PH 400V/690V - 50Hz/60HzHGV W-1605001626.9651400 x 1000 x 18003 PH 400V/690V - 50Hz/60HzHGV W-25080025210.831750 x 1100 x 22003 PH 400V/690V - 50Hz/60HzHGV W-30080030613.161790 x 1100 x 20003 PH 400V/690V - 50Hz/60HzHGV W-400125039617.031900 x 1300 x 22003 PH 400V/690V - 50Hz/60HzHGV W-500125050421.672820 x 1700 x 22503 PH 400V/690V - 50Hz/60HzHGV W-660125066628.632820 x 1700 x 22503 PH 400V/690V - 50Hz/60HzHGV W-800125079234.052820 x 1700 x 22503 PH 400V/690V - 50Hz/60HzHGV W-10002500100842.992820 x 2350 x 22003 PH 400V/690V - 50Hz/60HzHGV W-12003000118851.072820 x 2350 x 23503 PH 400V/690V - 50Hz/60HzHGV W-15003500151265.002820 x 2450 x 24503 PH 400V/690V - 50Hz/60HzHGV W-20004400201685.984000 x 2500 x 25003 PH 400V/690V - 50Hz/60HzPourquoi choisir un générateur de vapeur électrique?Efficacité : Même à de faibles niveaux d'utilisation, l'alternative électrique est plus efficace que les combustibles fossiles, ce qui permet de réduire la taille de l'installation pour la même capacité de production.Zéro émission de polluants : Les émissions directes sont neutres et l'utilisation d'énergies renouvelables permet d'atteindre un niveau de propreté de 100 %.Sécurité : Il n'y a pas de combustion, de fumée ou d'autres émissions de gaz. Elle ne nécessite pas non plus l'intervention d'un spécialiste ou une chaufferie.Coût d'entretien : Grâce à leur conception structurelle et mécanique plus simple, les générateurs de vapeur électriques rationalisent et réduisent le temps et les coûts de maintenance.Puissance incrémentale en fonction des besoins (modularité) : La possibilité de configurer un générateur de manière modulaire avec plusieurs options de puissance indépendantes.Installation simplifiée : Les chaudières électriques peuvent être installées près du point d'application de la vapeur, ce qui réduit les coûts d'installation et les inefficacités en matière de pression et de température.Industries et applications pour les gammes HGV et HGV-WLa vapeur est utilisée dans les processus de chauffage, de stérilisation ou d'assainissement : Boulangerie et pâtisseriePharmacie et soins de santéIndustrie de la bièreBiotechnologieFAQsQuel type d'émissions une chaudière électrique produit-elle ? Il n'y a pas d'autres émissions que celles produites lors du processus de production d'électricité. Les émissions peuvent être neutres en fonction du mix électrique.Est-il possible d'automatiser le fonctionnement d'un générateur de vapeur ? Peut-on le contrôler à distance ? Absolument. C'est d'ailleurs recommandé pour une efficacité maximale. Le contrôle à distance est possible à condition qu'il soit conforme à la réglementation en vigueur.Quel entretien un générateur de vapeur électrique nécessite-t-il ? L'entretien est divisé en une partie facilement réalisable par le propriétaire, notamment le respect des instructions du fabricant, la conservation de la documentation, l'utilisation dans les limites de fonctionnement, la réalisation d'inspections annuelles et l'organisation d'inspections périodiques conformément à la réglementation.A quelle température la vapeur est-elle produite ? Peut-elle être contrôlée et ajustée en fonction des besoins ? La vapeur est produite au point d'ébullition et à la pression atmosphérique. Pour modifier la température et le degré de saturation de la vapeur, il faut modifier la pression.Qu'est-ce qu'un "bar" en thermodynamique ? C'est une unité de pression équivalente à 1 kg/cm², 0,98 atmosphère ou 14,50 PSI.Spécifications techniques / Caractéristiques :Chaudières à vapeur et à eau chaude de grande capacité (jusqu'à 10 MW en vapeur et 30 MW en eau chaude)Systèmes complets comprenant le réservoir d'alimentation, les systèmes de purge, l'armoire électrique et le panneau de commande, tous montés sur un SKIDInstallation plug and playFonctionnement électrique, pas besoin d'alimentation en gaz/huile ni de cheminéeJusqu'à 10MW et 15 bar (vapeur), jusqu'à 30MW (eau chaude)Options basse et moyenne tensionPanneau de commande avec intégration BMSConception et fabrication selon la DESP 2014/68/CE ou ASME Sect. VIII Div. 1Applications : chauffage, stérilisation, assainissement, boulangerie, soins de santé, brasserie, biotechnologie
