Système d'acquisition de données de tension ADCA400

boxpour laboratoirepour acquisition d'échantillonnage simultanée

Bref descriptif

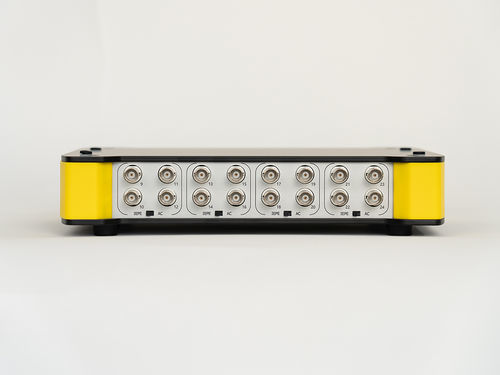

Utilisez votre enregistreur de données série gt4 avec vos capteurs standards grâce à la boîte adaptatrice 24 canaux ADCA400. Le boîtier ADCA400 en aluminium avec enveloppe plastique est conçu pour connecter des cartes de mesure analogiques symétriques DMCADC4xx à jusqu'à 24 sorties de tension unipolaires ou à des capteurs alimentés 2–20 mA (par ex. ICP®, DeltaTron®, Isotron®, Piezotron®).

Fonctions / Applications
La boîte adaptatrice permet le raccordement de jusqu'à 24 capteurs via des connecteurs BNC et la sélection de la plage de tension d'entrée par groupes d'entrées. Les configurations et les résultats d'étalonnage d'usine peuvent être stockés dans une mémoire non volatile et utilisés pour la compensation pendant la mesure. Une transmission sans perturbation du connecteur MDR68 vers la carte analogique est assurée par l'emploi du câble symétrique mccabAR1xx.

Connexions et utilisation

• 24 connecteurs BNC (8 face avant, 16 arrière)
• Un commutateur pour chaque groupe de 4 entrées AC permettant de choisir la plage de tension d'entrée (±10 V ou 2 V à 22 V avec alimentation capteur 3 mA)
• Connecteur frontal MDR68 pour des insertions répétées fiables

Mécanique et alimentation

• Boîtier en aluminium avec enveloppe plastique
• Empilable jusqu'à 4 unités et un enregistreur gt4 (liaison mécanique par vis)
• Consommation réduite (typ. 5 W)
• Surveillance de tension embarquée
• LED verte de fonctionnement

Compatibilité
Conçu pour les cartes analogiques symétriques DMCADC4xx et l'utilisation de câbles de connexion MDR68 (ex. mccabAR1xx symétrique). Convient aux capteurs à sortie tension ou courant (2–20 mA) et aux marques répandues telles que ICP®, DeltaTron®, Isotron® et Piezotron®.

Caractéristiques techniques

• Interface analogique multicanaux SyMBus24 vers la carte AD
• Transmission symétrique sans perturbation
• Connecteur frontal MDR68 pour des insertions répétées fiables
• Interface analogique 24 canaux : 24 BNC vers les capteurs
• 24 connecteurs BNC frontaux largement utilisés
  • Plage d'entrée ±10 V (alimentation courant désactivée)
  • 2 V à 22 V avec alimentations de courant activées
  • Impédance d'entrée 10 kΩ
  • Réponse en fréquence 2 Hz à 50 kHz (avec carte DMCADC450)
• 6 groupes commutables de 4 alimentations centre-contact 3 mA
• Mémoire non volatile d'étalonnage et de configuration
• Surveillance de tension embarquée
• LED verte de fonctionnement
• Consommation typique : 5 W
