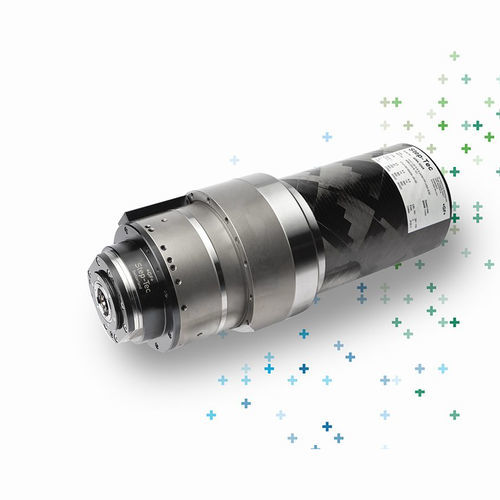

Broche pour rectification HVC 120

de fraisageà haute vitessemotorisée

Outre d’excellentes broches, la plate-forme HVC 120 propose également une vaste gamme de solutions pour le travail des métaux. Le concept de plate-forme est utile aux fabricants de moule et offre des possibilités de micro-fraisage pour le secteur médical. La plate-forme de broche HVC 120 permet des diamètres de boîtier aussi réduits que 120 mm, avec des vitesses variant de 48 000 à 75 000 tr/min, une puissance modérée allant de 6,5 à 10 kW S1 et un couple variant de 1,5 à 2,7 Nm S1. Le système d'étanchéité à l'air double flux (TAS) élargit les possibilité d’application à la production sans contamination des matériaux sensibles aux impuretés tels que le graphite. L’extrême rotondité de nos arbres, fabriqués en interne, favorise la création de finitions de surface de qualité supérieure d’une valeur pouvant atteindre Ra = 0,02 μm. Le capteur d’accélération intégré assure la conformité et la sécurité du produit tout en accélérant l’homologation des pièces. Options de surveillance Le Spindle Diagnostic Module (SDM ; boîtier noir), combiné au capteur d’accélération breveté de Step-Tec, enregistre toutes les données pertinentes du processus, y compris la vibration le long des trois axes. Le SDM assure également la surveillance et l’horodatage des événements de collision > 30 g. Compensation Une mouvement de broche ou une augmentation de température non détectés peuvent être à l’origine d’imprécisions et d’une qualité de surface défectueuse sur la pièce finie.
