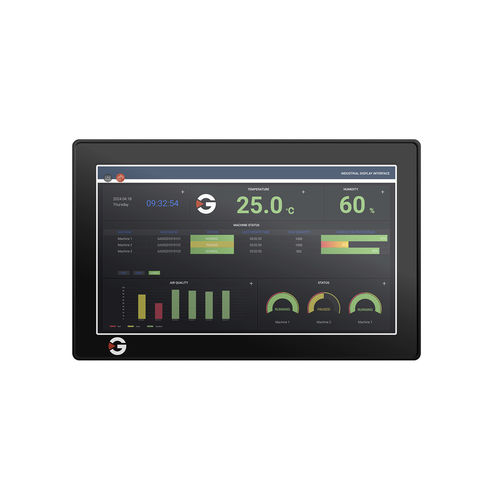

Panel PC à écran tactile PCAP InduSmart® Panel-PC BlackLine

tactileà écran tactile multi-points7"

Présentation générale
La série InduSmart® Panel‑PC propose quatre lignes industrielles (BlackLine, RedLine, BlueLine, GreenLine) reposant sur une logique de plateforme commune. Chaque ligne privilégie des compromis différents entre consommation, performance CPU, tailles d'écran et niveau d'intégration pour répondre à des cas d'usage industriels variés.

Service et qualité

• Certifications: CE, RoHS, REACH, POP‑VO; normes EMC (EN 55032/55035 IT, EN 55011 industriel) et RF RED EN 301 489‑1/-17 selon ligne; sécurité EN/IEC 62368‑1; déclarations régionales supplémentaires (ex. FCC/TSCA/California Prop.65) pour certaines lignes.
• Délais de livraison: BlackLine 15 jours ouvrés; RedLine/BlueLine/GreenLine 30 jours ouvrés.
• Réparabilité: réparation par GETT; tous les composants réparables sauf la vitre avant et l'écran tactile.
• Support & origine: contacts GETT locaux en Allemagne, Asie et Amérique du Nord. BlackLine & GreenLine: conçus et fabriqués en Allemagne. RedLine & BlueLine: conçus en Allemagne, fabriqués en Chine sous GETT Certified Quality.
• Garantie & disponibilité: garantie légale 2 ans; disponibilité long terme: BlackLine jusqu'à 7 ans form‑fit‑function; autres lignes selon documentation.

Processeur & architecture

• BlackLine: x86 Intel Core i5 / Celeron — ex. 1,60 GHz, 4 cœurs (8 threads); RAM 8 GB DDR4‑2400; stockage 128 GB SSD; OS: Windows 10/11 Pro.
• RedLine: x86 Intel Core i5‑1235U — base 1,3 GHz / max 3,3 GHz; RAM 8 GB DDR4‑3200 (ext. jusqu'à 32 GB SO‑DIMM); stockage 128 GB SSD (NVMe M.2 2280); OS: Windows 11 (licence optionnelle).
• BlueLine: x86 Intel Celeron J6412 — quad‑core 2,0–2,6 GHz; RAM 8 GB DDR4‑3200 (SO‑DIMM, ext. jusqu'à 32 GB); stockage 128 GB SSD (NVMe); OS: Windows 11 (licence optionnelle).
• GreenLine: ARM Cortex‑A55 — 1,6 GHz (jusqu'à 2,0 GHz); RAM 4 GB; stockage 32 GB (64 GB optionnel); OS: Linux (Raspberry Pi OS).

Écran

• Tailles: 7,0" à 21,5" selon ligne (BlackLine 18,5"/21,5"; Red/Blue 10,1"/15,6"/18,5"/21,5"; GreenLine 7,0"/10,1"/15,6"/21,5").
• Résolutions: jusqu'à 1920×1080 (FHD) selon taille et ligne.
• Technologie tactile: PCAP multi‑touch sur toutes les lignes.
• Luminosité & angles: BlackLine jusqu'à 300 cd/m² (89°); Red/Blue 400–500 cd/m² (80–85°); GreenLine ~400 cd/m² (80–89°).

Connectivité & interfaces

• Ethernet: Black/Red/Blue 2× RJ45 GbE; GreenLine 1× RJ45 GbE.
• WLAN: 802.11ac disponible (optionnel sur BlackLine).
• USB: BlackLine 4× USB3.0 A + 1× USB3.1 C; RedLine 4× USB3.0 A; BlueLine 3× USB3.0 A + 3× USB2.0 A; GreenLine 1× USB3.0 A + 1× USB2.0 A.
• Série & vidéo: BlackLine 1× RS‑232/422/485 et 1× DisplayPort; Red/Blue 2× HDMI; GreenLine 1× HDMI.
• Autres: arrêt d'urgence externe optionnel sur BlackLine; prise audio 3,5 mm sur certaines lignes.

Mécanique & environnement

• Boîtier: BlackLine verre/aluminium/acier; autres lignes façade aluminium et arrière SECC (inox optionnel).
• Protection: IP65 face (BlackLine face IP65 / arrière IP54).
• Fixation: VESA (75/100) et options d'encastrement; BlackLine VESA 100×100.
• Refroidissement: conception sans ventilateur sur toutes les lignes.
• Masse: exemples — BlackLine ~10 kg; RedLine 2,9–8,2 kg; BlueLine 2,6–7,0 kg; GreenLine 0,9–6,5 kg.

Conditions environnementales

• Température de fonctionnement: 0°C à +50°C (toutes lignes).
• Température de stockage: BlackLine −10°C à +70°C; Red/Blue/Green −20°C à +75°C.
• Humidité & impact: plusieurs lignes supportent 95% HR non condensée; écran tactile BlackLine IK07.

Alimentation & consommation

• Tension d'entrée: typ. 24 V DC (certaines variantes GreenLine peuvent utiliser 12 V DC).
• Consommation: BlackLine ~100 W; RedLine 29–53 W; BlueLine 28–48 W; GreenLine ~20–30 W selon configuration.

Lignes & modèles disponibles

• InduSmart® Panel‑PC Series — BlackLine
• InduSmart® Panel‑PC Series — RedLine
• InduSmart® Panel‑PC Series — BlueLine
• InduSmart® Panel‑PC Series — GreenLine

Caractéristiques techniques (résumé)

• Usage ciblé: PC tablette / HMI industriel avec logique de plateforme commune.
• Architectures CPU: x86 Intel et ARM Cortex‑A55 selon ligne.
• Mémoire & stockage: 4–8 GB standard (extensible sur certains modèles); stockage 32–128 GB SSD (NVMe sur x86).
• Écrans: PCAP multi‑touch, tailles 7,0"–21,5", résolutions jusqu'à FHD.
• Protection & montage: IP65 frontal, options VESA/panel mount, conception fanless.
• Conformité: CE, RoHS, REACH, normes EMC et sécurité; essais selon IEC 60068.
