Variateur de fréquence pour lutte anti-vectorielle GeoDrive

avec interface analogiquetriphasémonophasé

Résumé du produit

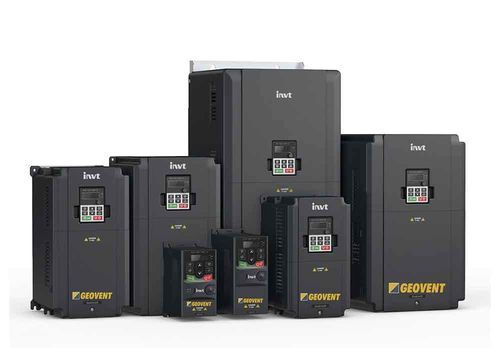

GeoDrive GD20 et GD350 sont des variateurs de fréquence conçus pour un contrôle précis et économe en énergie des moteurs électriques destinés aux systèmes de ventilation et d'extraction industriels. GD20 assure un contrôle vectoriel sans capteur pour les moteurs de plus faible puissance, tandis que GD350 offre des fonctions de commande et de sécurité étendues pour des installations de plus grande envergure. Les deux modèles sont conçus pour une intégration avec les composants et systèmes de commande Geovent.

Ce que vous obtenez

• Régulation précise de la vitesse et de la pression adaptée aux systèmes de ventilation.
• Fonctionnement économe en énergie grâce au contrôle moteur ajustable.
• Réduction des émissions sonores par régulation de la vitesse.
• Installation et mise en service simplifiées pour une intégration rapide.
• Fiabilité opérationnelle durable avec protections d’enveloppe selon le modèle.

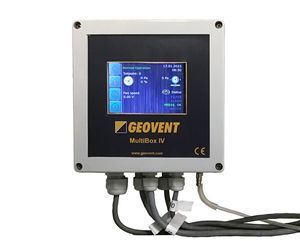

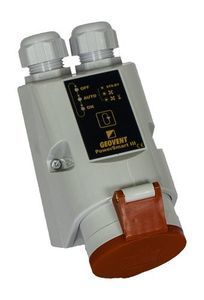

• Compatibilité avec les ventilateurs Geovent, MultiBox IV et les systèmes PowerSmart.
• GD20 couvre les besoins de base ; GD350 ajoute des options avancées de contrôle et de sécurité.

Informations produit
GD20 convient aux applications nécessitant une régulation moteur compacte et rentable et utilise la technologie de contrôle vectoriel sans capteur. Il intègre un filtre CEM de classe C2. GD350 s'adresse aux installations de ventilation à puissance supérieure et aux installations à exigences de sécurité accrues, propose des fonctions de contrôle supplémentaires et des fonctionnalités de sécurité, et est fourni avec un filtre CEM de classe C3 pour réduire les perturbations électromagnétiques. L'installation d'un disjoncteur différentiel (RCD) de 300 mA est requise pour la conformité et la sécurité électrique.

Données techniques (tableau)
Header | GeoDrive GD20 | GeoDrive GD350
Tension | 1×220–1×240 V / 50–60 Hz ; 3×380–440 V / 50–60 Hz | 3×380–440 V / 50–60 Hz
Courant | 2,5–9,5 A | 9,5–92 A
Puissance | 0,4–4 kW | 4–45 kW
Entrées | 4 (DI) | 4 (DI)
Sorties | 2 x relais | 2 x relais
Sorties analogiques (AO) | 2 × 0–10 V / 4–20 mA | 1 (selon modèle)
Température ambiante | -10–50 °C | -10–50 °C
Boîtier | IP20 | IP55
Dimensions (L×l×H) | Voir fiche technique | Voir fiche technique
Masse | Voir fiche technique | Voir fiche technique

Caractéristiques / spécifications techniques

• Modèles : GeoDrive GD20 (contrôle vectoriel sans capteur) et GeoDrive GD350 (fonctions avancées de contrôle et de sécurité).
• Tensions d’alimentation : monophasé 220–240 V et triphasé 380–440 V selon modèle.
• Plages de courant nominal : GD20 = 2,5–9,5 A ; GD350 = 9,5–92 A.
• Plage de puissance : GD20 = 0,4–4 kW ; GD350 = 4–45 kW.
• Entrées numériques : 4 DI sur les deux modèles.
• Sorties relais : 2 relais sur les deux modèles.
• Sorties analogiques : GD20 = 2 (0–10 V / 4–20 mA) ; GD350 = 1 (selon modèle).
• Température ambiante de fonctionnement : -10 à 50 °C.
• Indice de protection : GD20 = IP20, GD350 = IP55.
• Filtres CEM : GD20 = C2 ; GD350 = C3.
• Exigence d'installation : disjoncteur différentiel (RCD) de 300 mA requis.
• Dimensions et masse : valeurs détaillées disponibles dans la fiche technique produit.
