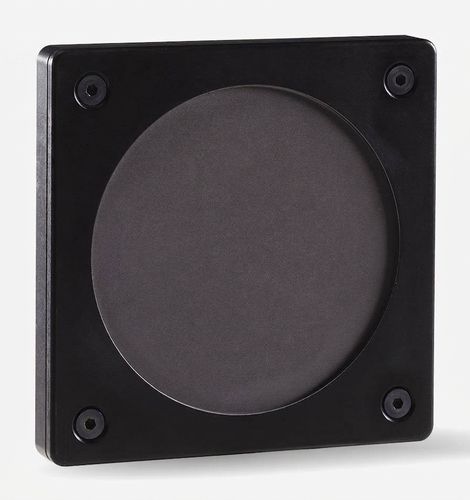

Détecteur de puissance laser haute puissance UP100

à thermopile

Caractéristiques clés

• Détecteur thermique de puissance laser haute performance
• Grande ouverture : 100 mm
• Seuil de dommage élevé : 45 kW/cm²
• Puissance moyenne maximale : 50 W (100 W pendant 1 minute)
• Mode énergie jusqu'à 700 J
• Interface intelligente contenant les données d'étalonnage

Résumé

• Conçu pour la mesure précise de faisceaux laser larges et de faible puissance
• Détecteur thermopile adapté aux lasers continus et pulsés
• Mode énergie disponible pour mesures en single-shot

Inclus

• Certificat d'étalonnage (traçable NIST)
• Certificat PWC (Personal Wavelength Correction) lorsque fourni

Support compatible

• STAND-S-443

Affichages et interfaces PC compatibles

• MIRO ALTITUDE (affichage tactile monocanal) pour mesures de puissance et d'énergie

Absorbeur polyvalent
L'absorbeur H12 offre une réponse large bande et spectrale uniforme, faible rétro-réflexion et seuils de dommage élevés.

• Adapté à un large éventail de lasers
• Faible risque d'endommagement
• Permet un temps de montée relativement rapide

Mode énergie

• Sensibilité en énergie typique : 0,0017 mV/J
• Énergie mesurable maximale : 700 J
• Énergie équivalente de bruit : 2 J
• Période de répétition minimale : 30 s
• Largeur d'impulsion maximale : 1000 ms

Mises en avant mesures & performances

• Puissance moyenne maximale (continu) : 50 W
• Puissance moyenne maximale (1 minute) : 100 W
• Puissance équivalente de bruit : 20 mW
• Domaine spectral : 0,193 - 20 μm
• Temps de montée typique : 5 s
• Incertitude d'étalonnage de la puissance : ±2,5 %
• Répétabilité : ±0,5 %

Seuils de dommage

• Densité de puissance moyenne maximale : 45 kW/cm²
• Densité d'énergie maximale : 1 J/cm²

Caractéristiques physiques

• Refroidissement : Convection (jusqu'à 50 W)
• Diamètre d'ouverture : 100 mm
• Absorbeur : H12
• Dimensions : 125 H x 125 W x 17 D mm
• Poids : 0,62 kg

Fonctionnalités optionnelles & écosystème

• Sortie INTEGRA (USB ou RS-232) disponible pour solution détecteur+afficheur tout-en-un
• Compatible avec PC-Gentec-EO et Data Viewer pour visualisation et enregistrement de données
• Prise en charge de l'algorithme XNR Anticipation™ (selon modèle) pour affichage accéléré des mesures
• Calibration traçable NIST disponible

Spécifications techniques

• Puissance moyenne maximale (continu) : 50 W
• Puissance moyenne maximale (1 minute) : 100 W
• Puissance équivalente de bruit : 20 mW
• Domaine spectral : 0,193 - 20 μm
• Temps de montée typique : 5 s
• Incertitude d'étalonnage de la puissance : ±2,5 %
• Répétabilité : ±0,5 %
• Sensibilité en énergie typique : 0,0017 mV/J
• Énergie mesurable maximale : 700 J
• Énergie équivalente de bruit : 2 J
• Période de répétition minimale (mode énergie) : 30 s
• Largeur d'impulsion maximale (mode énergie) : 1000 ms
• Densité de puissance moyenne maximale : 45 kW/cm²
• Densité d'énergie maximale : 1 J/cm²
• Méthode de refroidissement : Convection
• Diamètre d'ouverture : 100 mm
• Type d'absorbeur : H12
• Dimensions : 125 H x 125 W x 17 D mm
• Poids : 0,62 kg
