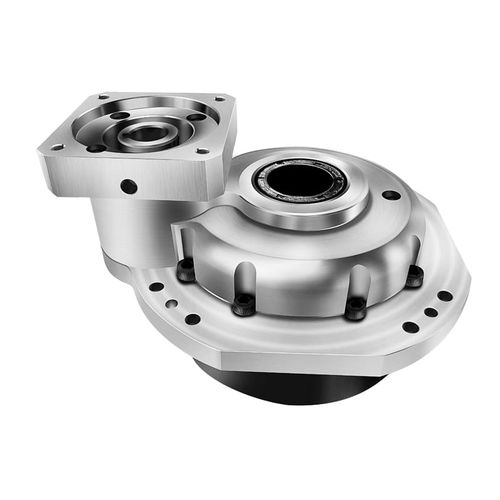

Réducteur cycloïdal RD-50Ccoaxialà arbre creux200 - 500 Nm
Ajouter à mes favoris
Ajouter au comparateur
Vous voulez acheter directement ?
Rendez-vous sur notre Shop.
Caractéristiques
- Type
- cycloïdal
- Orientation des axes
- coaxial
- Type d'arbre
- à arbre creux
- Couple
- 200 - 500 Nm, 500 - 1000 Nm
- Performance
- sans jeu
- Applications
- pour robots, pour appareil médical, pour antenne, pour éolienne, pour AGV, pour machine de soudage, d'arbre, industriel
- Vitesse de rotation
50 rpm
(314,16 rad.min-1)- Puissance
0,48 kW, 1,03 kW, 1,47 kW, 1,57 kW
(0,65 hp, 1,4 hp, 2 hp, 2,13 hp)
Description
Arbre d'entrée/engrenage planétaire
Forme le premier étage de réduction planétaire, réalisant différents rapports de réduction par le changement des engrenages.
Coquille de goupille / goupille / engrenage cycloïde
Constituent le deuxième étage de la réduction par engrenage, permettant d'obtenir une rigidité et une précision élevées grâce à un taux d'engrènement cycloïde supérieur à 80 % et à un ajustement de qualité pratiquement sans jeu.
Vilebrequin/arbre de sortie
Réalise la transmission et la sortie du couple en connectant le mécanisme de réduction de l'engrenage du 1er et du 2ème étage.
Palier de support
Fournit des moments de flexion et une capacité de charge extrêmement élevés.
Application
Robot industriel
SCARA
Axe de positionnement
AGV
Machine-outil
Matériel médical
Mécanisme d'indexation
Table rotative
Plate-forme élévatrice
Mécanisme d'énergie éolienne
Portique
Aéronautique
---
