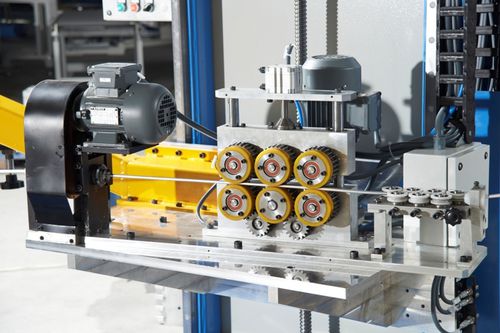

Machine de bobinage de bande

de tubepour fabrication de tubede process

Cette machine est conçue et fabriquée pour envelopper automatiquement les tubes en aluminium extérieurs des armoires en plastique thermoformé ou des armoires en aluminium des réfrigérateurs et des congélateurs. Les zones les plus utilisées sont les réfrigérateurs statiques, les congélateurs coffres, les armoires en tôle d'aluminium pour des dimensions maximales de 200 litres. Structure de la machine - Axe servo Z, R Groupe d'expansion Ouvreur de bobines de tubes en aluminium, redresseur, alimentation, unité de forme D, tube unité de coupe de tubes, unité de ruban et tête de rouleau. Processus de la machine Selon les dimensions de l'armoire configurée avec le système PLC, le tube d'aluminium est alimenté automatiquement et l'opérateur fixe manuellement le tube et le ruban sur l'armoire et démarre l'opération qui se poursuit automatiquement jusqu'à la fin du cycle. Le produit fini est déchargé manuellement. Grâce à la commande du servomoteur, le pas d'enroulement requis peut être ajusté et exécuté avec précision La machine peut être utilisée pour différentes dimensions d'armoires en changeant simplement de moule. Le temps moyen de changement de moule est d'environ 15 minutes. L'infrastructure de l'automate programmable est constituée de systèmes de commande de mouvement Siemens de nouvelle génération. Les systèmes de sécurité requis peuvent être intégrés. La prescription est disponible sur écran tactile. Les composants pneumatiques sont Festo, les équipements et composants de sécurité sont PILLZ, les systèmes linéaires sont INA.
