Capteur de pression relative TDP-1001

capacitif4-20 mAde process

Présentation

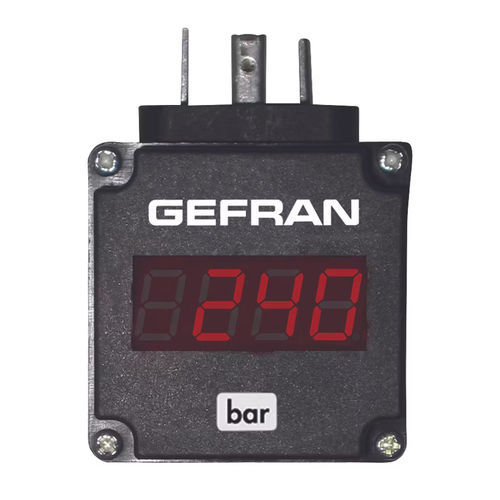

L'afficheur enfichable TDP-1001 est un afficheur local compact et programmable, destiné aux transmetteurs équipés d'un connecteur DIN 43650 et d'une sortie analogique 4-20 mA. Il se place directement entre le connecteur et le socle du transmetteur et est alimenté par la boucle du transmetteur. Une variante pour zones dangereuses est disponible sous la référence TDP2000.

Principales fonctions

• Montage enfichable sur transmetteurs avec sortie 4-20 mA (DIN 43650)
• Pas d'alimentation externe requise — alimentation par boucle
• Programmation utilisateur via boutons poussoirs en façade
• Affichage LED pour une lecture locale claire
• Sortie d'alarme collecteur ouvert pour pilotage d'indicateurs ou relais externes

Installation et compatibilité
L'appareil s'insère entre le connecteur et le socle du transmetteur. Le transmetteur doit fournir une sortie analogique 4-20 mA et un connecteur conforme DIN 43650. La construction compacte en sandwich réduit l'encombrement sur le transmetteur.

Fonctionnement et programmation

• Configuration locale de l'étendue de mesure et des seuils d'alarme via boutons
• Prêt à l'emploi immédiatement après enfichage

Alarmes et sorties
Surveillance de limites/alarme programmable avec sortie collecteur ouvert adaptée au pilotage d'équipements externes ; se référer aux spécifications électriques du produit pour les capacités et le câblage.

Applications
Convient pour l'affichage local et la surveillance d'alarmes sur transmetteurs de pression ou de process industriels nécessitant un affichage enfichable compact.

Caractéristiques techniques

• Modèle : TDP-1001 (afficheur enfichable local pour limites/alarme)
• Connecteur : DIN 43650
• Entrée : transmetteurs analogiques 4-20 mA
• Alimentation : par boucle (sans alimentation externe)
• Affichage : LED
• Programmation : boutons poussoirs
• Sortie d'alarme : collecteur ouvert
• Option zones dangereuses : TDP2000
