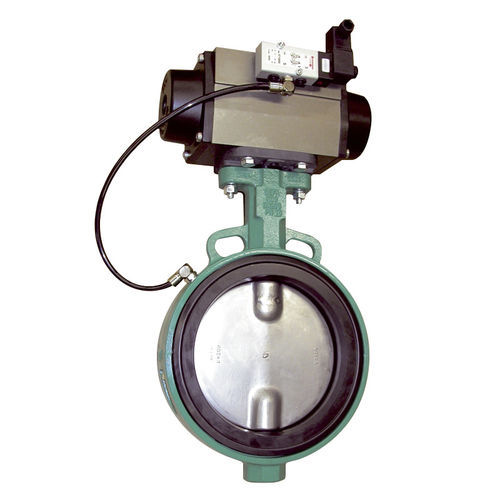

Vanne papillon KS9pneumatiqued'arrêtà brides de montage
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- papillon
- Actionnement
- pneumatique
- Fonction
- d'arrêt
- Corps
- à brides de montage, wafer, à siège souple, type lug, en acier inoxydable, en fonte, revêtue de PTFE
- Application
- pour l'industrie agroalimentaire
- Autres caractéristiques
- ISO, DIN, ATEX
- DN
Max: 150 mm
(5,906 in)Min: 50 mm
(1,969 in)- Pression
10 bar, 16 bar
(145 psi, 232,1 psi)
Description
Vanne papillon de type Wafer ou vanne papillon de type lug pour installation entre brides EN 1092 PN 10/16 ou ASME classe 150. Fermeture sûre des solides sans frottement dans le siège. Grâce à la pressurisation pneumatique de la bague de siège en position FERMÉE, la vanne commute sans frottement et sans précharge entre le siège et le disque de la vanne. Les signes d'usure sont ainsi évités.
Dimension face à face DIN EN 558 ligne 20 API 609 tableau 1
Bride de montage DIN EN ISO 5211
Test DIN EN 12266 P10 P11 P12 taux de fuite A
Certifications Marquage CE, TA Luft, approbation FDA, certification alimentaire 1935/2004, ATEX
---
