Presse manuelle 4 HZP

à crémaillèreà contrôle manuelavec levier de commande

Vue d'ensemble

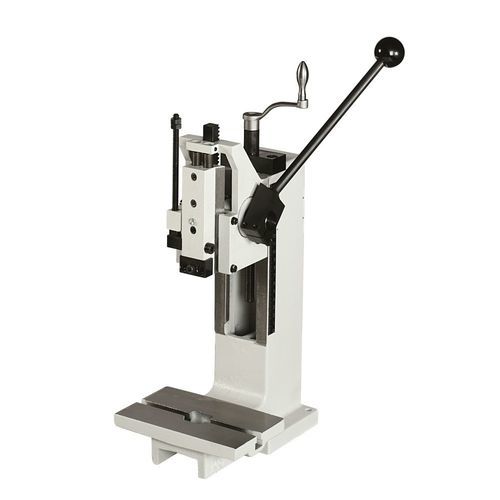

Presse à crémaillère modèle 4 HZP destinée aux opérations d'emboutissage/pression. Mode d'action : manuelle.

Dimensions (tableau)

• A2 : 243 mm
• B : 140 mm
• C : 344 mm
• D : 180 mm
• E : 90 mm
• F : 60 mm
• G : 50 mm
• U : 21 mm
• V : Ø 10 H7
• X : 70-200 mm
• X1 : 0-100 mm
• Y : 465-600 mm
• Poids : 19 kg

Accessoires / Fournitures

• Presse standard sans accessoires
• Presse standard avec gorge agrandie
• Presse standard avec hauteur d'installation augmentée

Accessoires

• Goupille de serrage avec collerette
• Retour de course mécanique
• Réglage de profondeur de précision PTE (adaptateur)
• Plaque de centrage avec perçage central
• Poignée ergonomique
• Goupille de serrage sans collerette

Table coulissante

• Table coulissante renforcée, mécanique
• Table coulissante renforcée, mécanique avec goupille de verrouillage

Caractéristiques particulières

• Guidage prismatique réglable sans jeu permettant de retirer la pièce serrée vers l'avant sans endommager la goupille de serrage
• Écrou en T 1 x DIN 650 M8x10

Téléchargements (noms de fichiers disponibles sur la page)

• HZP 04 Hub100 G0300 ANR18811.zip
• HZP 04 Hub100 G0301 ANR24793.zip
• HZP 04 Hub100 G0302 ANR24796.zip
• PEH HZP 04 Hub100 G0300 ANR22740.zip (dans le dossier Presseinheit)

Caractéristiques / spécifications techniques

• Type de presse : Presse à crémaillère
• Mode d'action : Manuel
• Portée (overhang) : 90 mm
• Hauteur d'installation réglable : 70 mm - 200 mm
• Course réglable : 100 mm
• Force maximale de pression au PMH : 2,5 kN
• Force d'action au levier, maximale autorisée : 350 N
• Perçage de localisation : Ø 10 H7
• Pièce serrée : Pièce serrée amovible
• Guidage anti-rotation : Guidage prismatique
• Guidage réglable sans jeu : Par cales de réglage
• Position du levier : Droite, réglable 360°
• Réglage de hauteur du bloc de guidage : Manivelle
• Fixation du bloc de guidage par vis : 60 Nm
• Couleur standard : RAL 7035
• Poids : 19 kg
