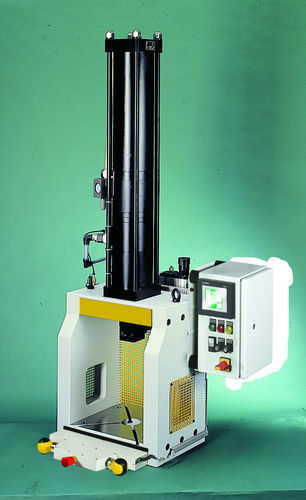

Presse hydropneumatique 150 HPPS

à ébarberde formaged'assemblage

Présentation du produit
La HPPS est une presse hydropneumatique à portique (H-frame) offrant une force de frappe de 150 kN (krafthub). Elle est conçue pour des opérations de sertissage et d'emboutissage répétables et contrôlées en environnement de production industrielle.

Applications

• Montage par emmanchement, calibrage et sertissage
• Rivets, clinchage et assemblage mécanique
• Assemblage de composants et opérations de dégrossissage
• Opérations de formage à faible course et forte force

Table des dimensions
A2: 756
B: 720
C: 522
D: 353
E: 150
X: 303
Y: 1207

Base

• X1 = Hub 50 mm dont Krafthub 6 mm
• X1 = Hub 100 mm dont Krafthub 6 mm
• X1 = Hub 50 mm dont Krafthub 12 mm
• X1 = Hub 100 mm dont Krafthub 12 mm (longueur de course spéciale sur demande)

Accessoires

• Fiche à pédale câblée avec connecteur pour SpiceFlex / D-Con
• Commande de sécurité bipolaire ZS08
• Commande de sécurité bipolaire ES07
• SpiceFlex modulaire
• Série SE pour commande de sécurité bipolaire simple

Caractéristiques techniques

• Type de presse : Presse hydropneumatique à portique (H-frame)
• Commande : Avec commande (option)
• Hauteur d'installation : 303 mm
• Largeur d'installation : 353 mm
• Course / krafthub : 50 mm / 6 mm (options possibles)
• Force de pressage (krafthub) : 150 kN
• Force de pressage (approche) : 6,5 kN
• Force d'extraction (retour) : 6,2 kN
• Génération de force : Vérin hydropneumatique
• Pression de service : 6 bar
• Alésage de localisation : Ø 25 H7
• Pièce de serrage : Pièce de serrage amovible
• Guidage anti-rotation : Guidage par colonnes
• Raccord tuyau : 1/2''
• Commande de sécurité bipolaire ZS08 : Option
• Commande de sécurité Spice Flex : Option
• Couleur standard : RAL 7035
• Poids : 420 kg

Informations de commande
Courses optionnelles, commandes de sécurité et packs de contrôle modulaires disponibles sur demande. Indiquer la course requise, l'option de commande et les accessoires lors de la commande.
