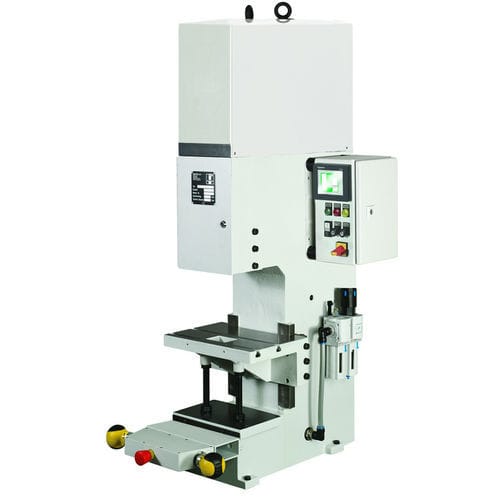

Presse hydropneumatique 110 HPC

à col de cygne

Description
Presse hydropneumatique en C de la série HPC destinée aux opérations de pressage précises et à haute force. Conception compacte en C avec hauteur d'installation réglable, variantes de course et de course de puissance sélectionnables, et options de commande et de sécurité disponibles.

Table des dimensions
A2: 1010
B: 540
D: 360
E: 160
G: 71
Xmax: 295
Y: 1420

Fournitures / Base

• X1 = course 50 mm avec course de puissance 6 mm
• X1 = course 100 mm avec course de puissance 6 mm
• X1 = course 50 mm avec course de puissance 12 mm
• X1 = course 100 mm avec course de puissance 12 mm, longueur de course sur demande

Accessoires

• Goupille de serrage sans collerette
• Goupille de serrage avec collerette
• Table tournante 2–24 divisions, adaptée aux presses avec commande SpiceFlex / D-Con
• Pédale câblée avec connecteur pour SpiceFlex / D-Con
• Plateau changeur pour table tournante avec perçage (uniquement avec RT)
• Commande de sécurité à deux mains ZS08
• SpiceFlex modulaire

Table coulissante

• Table coulissante haute charge, mécanique
• Table coulissante haute charge, mécanique avec verrouillage par goupille
• Table coulissante haute charge, mécanique avec commande électropneumatique

Caractéristiques techniques

• Série modèle : HPC
• Type de presse : Ständerpresse en C avec table réglable
• Commande : Avec commande (option)
• Portée : 160 mm
• Hauteur d'installation réglable : Max. 295 mm
• Course / course de puissance : 50 mm / 6 mm (autres variantes disponibles)
• Force de pressage (course de puissance) : 110 kN
• Force de pressage (approche) : 8,4 kN
• Force d'arrachage (retour) : 6,7 kN
• Génération de force : Vérin hydropneumatique
• Pression de service : 6 bar
• Alésage de localisation : Ø 25 H7
• Pièce de serrage : Pièce de serrage amovible
• Guidage antitorsion : Guidage prismatique
• Jeu de guidage réglable : Par cales de réglage
• Raccord tuyau : 1/2''
• Commande de sécurité à deux mains ZS08 : Option
• Commande de sécurité à deux mains SpiceFlex : Option
• Couleur standard : RAL 7035
• Poids : 320 kg
